【亚德诺】ADPL16000直流/直流转换器的中文资料

2024/10/15 13:26:12
浏览次数: 4

ADPL16000系列产品是高效、高压、同步DC-DC转换器，集成MOSFET，可在4.5V至60V的宽输入电压范围内工作。

【亚德诺】ADPL16000直流/直流转换器的中文资料

转换器可以提供高达400mA的电流，并产生0.9V至0.89 x VIN的输出电压；ADPL16000A固定在3.3V，ADPL16000B固定在5.0V，ADPL160000C可调。该系列转换器采用紧凑的8针、2mm x 2mm TDFN-CU封装。

该器件采用峰值电流模式控制架构，具有mode引脚，可用于在脉宽调制（PWM）或脉冲频率调制（PFM）控制方案中操作该器件。PWM操作在所有负载下提供恒定频率操作，在对可变开关频率敏感的应用中非常有用。PFM操作禁用负电感电流，并在轻负载时跳过脉冲以实现高效。低电阻片上MOSFET确保了满载时的高效率，并简化了PCB布局。

特性

消除外部组件并降低总成本

无肖特基效应——实现高效、低成本的同步操作

内部薪酬

用于固定3.3V、5V输出电压的内部反馈分压器

内部软启动

全陶瓷电容器，超紧凑布局

系统中支持多个Rails的灵活性

4.5V至60V宽输入电压范围

固定3.3V和5V输出电压选项

可调0.9V至0.89 x VIN输出电压选项

提供高达400mA的负载电流

可在PFM和强制PWM模式之间配置

降低功耗

92%峰值效率

PFM特性，实现高光负载效率

2.2μA（典型值）停机电流

在恶劣的工业环境中可靠运行

打嗝模式电流限制和自动重试启动

带漏极开路复位引脚的内置输出电压监测

可编程EN/UVLO阈值

单调启动到预偏置输出

过热保护

宽-40°C至+125°C的环境工作温度范围和-40°C到+150°C的结温范围

符合CISPR32（EN55032）B级传导和辐射发射

应用

工业传感器

4-20mA电流回路

暖通空调和建筑控制

高压LDO更换

通用负载点

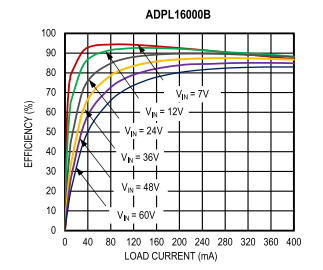

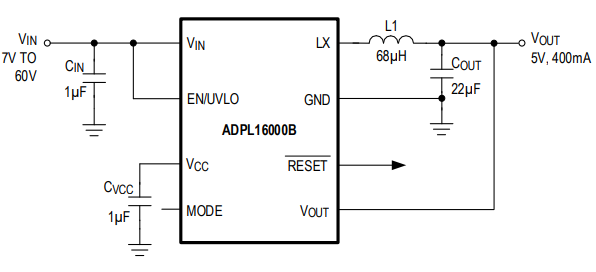

典型应用电路
