【亚德诺】ADuM1255隔离器的中文资料

2024/10/15 13:40:03
浏览次数: 7

亚德诺ADuM1255提供两个开漏通道，一个单向，一个双向，适用于I2C等应用，这些应用需要在同一条线上双向传输数据，但具有单向锁。为了防止锁存动作，1侧输出压缩了特殊的缓冲器，将逻辑低电压调节到0.64V，输入逻辑低阈值至少比输出逻辑低电压低50mV。Side2具有不调节逻辑低输出电压的传统缓冲器。

【亚德诺】ADuM1255隔离器的中文资料

ADuM1255在隔离器的1侧和2侧具有独立的2.25V至5.5V电源。该设备的工作频率高达2MHz。

ADuM1255为2侧的热插拔连接提供无干扰的总线连接，首先对总线引脚进行预充电，然后在连接1侧和2侧之前监测总线状态是否有空闲总线或检测到I2C停止状态。

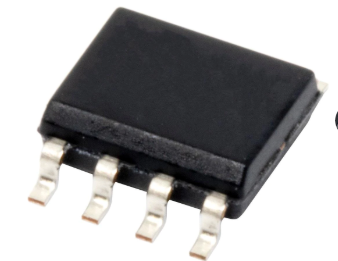

ADuM1255采用8针窄体SOIC封装。这些设备的额定工作环境温度为-40°C至+125°C。

特性

低VOL(MAX) 可实现更佳的I2C设备兼容性

第1侧在0.69V

第2侧在0.4V

独立的VDD1/VDD2 电源支持3.3V和5V逻辑电压电平，可实现电平转换

两侧均为2.25V至5.5V

可热插拔第2侧I/O可防止数据损坏

第2侧的初始连接在总线空闲或停止状态下发生

双向I2C数据传输高达2MHz SCL

强大的灌电流能力可降低RPULL-UP 值，从而实现更快的总线速度

第1侧在5mA

第2侧在50mA

具有爬电距离和电气间隙的封装

8引脚窄体SOIC在4mm

8引脚宽体SOIC在8mm

为数字信号提供稳健的电气隔离

可持续耐受（VIOWM）

8引脚窄体SOIC：445VRMS

8引脚宽体SOIC：848VRMS

应用

隔离式I2C/SMBus接口

电池管理系统

以太网供电 (PoE)

电机控制系统

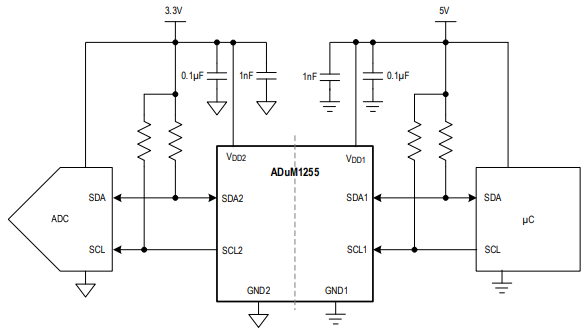

简化应用方框图

【亚德诺】ADuM1255隔离器的中文资料
