AD4052是一款多功能的16位逐次逼近寄存器（SAR）模数转换器（ADC），可在不牺牲精度的情况下实现低功耗、高密度的数据采集解决方案。该ADC在性能和能效之间实现了独特的平衡，并具有创新功能，可根据系统的即时需求在高分辨率和低功耗模式之间无缝切换。AD4052是电池供电、紧凑型数据采集和边缘传感应用的理想选择。
Easy Drive功能实现了高效的模拟前端（AFE）设计。小采样电容器（3.4pF）使输入阻抗最大化，从而减少了对SAR ADC通常所需的高带宽、高功耗放大器的依赖。宽的输入共模范围为差分和单端信号提供了固有的支持。
AD4052支持具有断电模式和中断驱动固件的微控制器。自主模式允许在数字主机休眠时检测超出范围的事件。平均模式提供按需的高分辨率测量，同时从主机处理器卸载计算。自定时设备启用信号（DEV_EN）使AFE设备的电源循环与ADC采样时刻同步，优化系统功耗，同时最大限度地减少加电沉降误差伪影。AD4052还支持对电压参考进行电源循环，并将电源用作ADC参考电压（VREF），以实现额外的节能。
通过一个健壮的4线串行外围接口（SPI）支持设备配置和ADC数据回读，所有数据传输都支持循环冗余校验（CRC）。AD4052采用紧凑的LFCSP和WLCSP封装，可在较宽的温度范围内运行，使其成为各种应用的理想选择。
特性
占地面积小，性能好
INL：最大±0.5 LSB
信噪比：86.1 dB，VREF=3.3 V
采样模式下1 MSPS时为1.35 mW
自主模式下1 MSPS时为370μW
4.1μW备用功率
多功能信号调理集成
Easy Drive功能支持小型低功耗模拟前端设计
兼容差分和单端信号链
宽共模输入范围
最大限度地减少数字主机活动和功耗
窗口比较器和中断生成的自主采样
具有连续和突发采样选项的平均滤波器
配套设备的电源循环同步
4线SPI兼容1.8V至3.3V逻辑
2.0毫米×2.6毫米LFCSP和1.7毫米×2.0毫米WLCSP
宽工作温度范围：-40°C至+125°C
应用
电池供电的数据采集
生命体征监测
生物和化学分析
地质和地震传感
运动和机器人

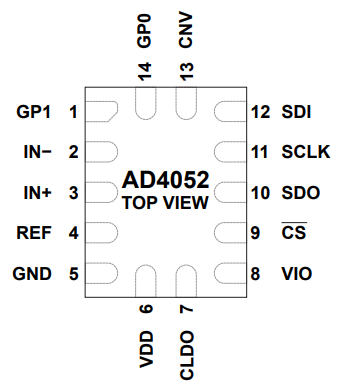

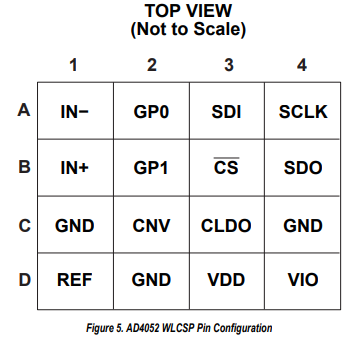

引脚图
