【热销现货】SCG-2-322+功分器的中文资料

2024/10/16 11:19:01

浏览次数: 6

SCG-2-322+是Mini-Circuits的一款功分器芯片，其最大输入功率（CW）为33.01 dBm。并且具备最大1.3 dB的插入损耗。工作频率最大为3200 MHz，最小为1800 MHz，工作温度要求在-55℃到100℃之间。

特征

隔离电阻器，外部100欧姆

插入损耗低，典型值为0.7 dB。

振幅不平衡性极佳，典型值为0.1 dB。

相位不平衡度极佳，典型值为1.5度。

高隔离，典型值15dB。

ESD不敏感

温度稳定的LTCC技术

环绕式端子，具有出色的可焊性

成本低

应用

ISM

无线局域网

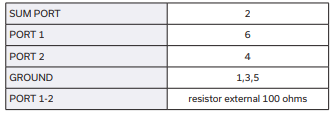

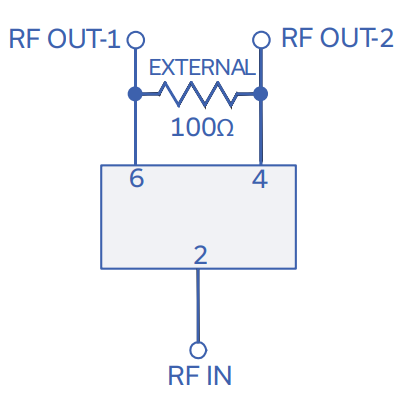

电气原理图

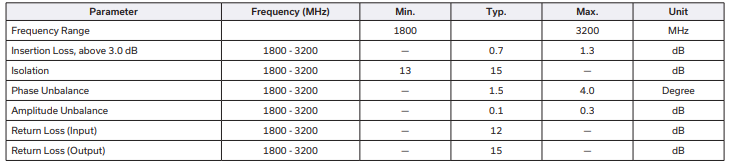

25°C时的电气规格

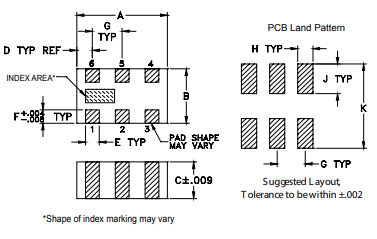

外观尺寸图

点击购买：SCG-2-322+
