【MINI】TTCM4-4X+合路器电子元件中文资料

2024/10/16 11:47:37

浏览次数: 9

SCN-2-65+是Mini-Circuits的一款合路器芯片，其工作频率最小5500MHz，最大6500MHz，插入损耗最大1.1dB，0.120 X 0.060英寸，0.035英寸高，符合ROHS标准，超小，陶瓷，外壳FV1206-1，6针。

特征

隔离电阻器，外部100欧姆

插入损耗低，典型值为0.5dB。

振幅不平衡性极佳，典型值为0.1 dB。

相位不平衡度极佳，典型值为2.0度。

高隔离，典型值为17 dB。

出色的功率处理能力，4W作为分流器

尺寸小，0.12英寸X0.06英寸X0.035英寸

ESD不敏感

温度稳定的LTCC技术

环绕式端子，具有出色的可焊性

成本低

应用

无线局域网

ISM

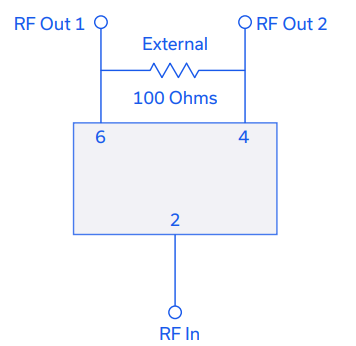

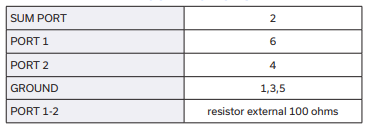

电气原理图

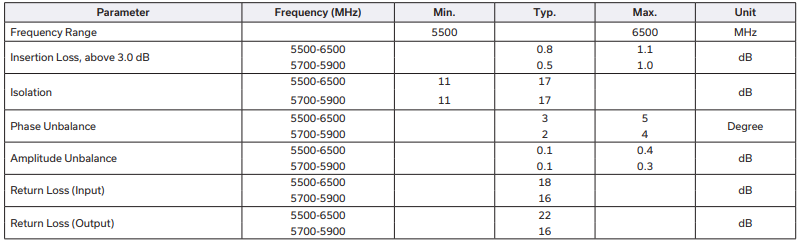

25°C时的电气规格

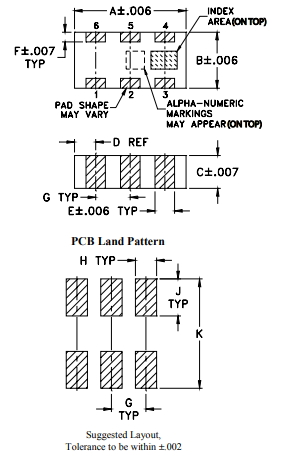

外观尺寸图

【MINI】TTCM4-4X+合路器电子元件中文资料

点击购买：SCN-2-65+
