【亚德诺】AD8542ARZ通用型放大器的中文资料

2024/10/17 15:03:21

浏览次数: 6

AD8542是双路轨到轨输入与输出、单电源放大器，具有极低的电源电流和1 MHz带宽。所有器件均保证可采用2.7 V单电源和5 V电源工作。这些器件可提供1 MHz带宽，而每个放大器的功耗仅45 μA。

AD8542具有极低的输入偏置电流，因此可用于积分器、光电二极管放大器、压电传感器以及其它具有较高源阻抗的应用。每个放大器的电源电流仅为45 μA，非常适合电池供电应用。

轨到轨输入与输出则便于设计人员在单电源系统中实现ASIC缓冲。AD8542经过优化设计，可以在较低电源电压时保持高增益，因而能够用于有源滤波器和增益级。

AD8542的额定温度范围为-40℃至+125℃扩展工业温度范围。提供8引脚SOIC、8引脚MSOP和8引脚TSSOP表面贴装三种封装。所有MSOP、SC70和SOT封装产品仅提供卷带和卷盘形式。

特性

• 单电源供电：2.7 V至5.5 V

• 低电源电流：每个放大器45 μA

• 宽带宽：1 MHz

• 无相位反转

• 低输入电流：4 pA

• 单位增益稳定

• 轨到轨输入和输出

• 通过AEC-Q100汽车应用认证

应用

ASIC输入或输出放大器

传感器接口

压电换能器放大器

医疗器械

移动通信

音频输出

便携式系统

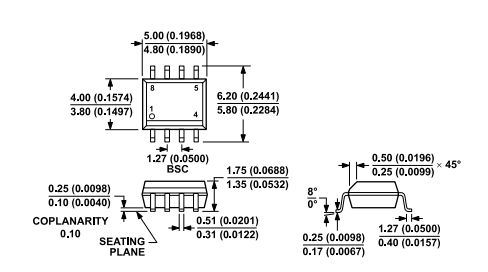

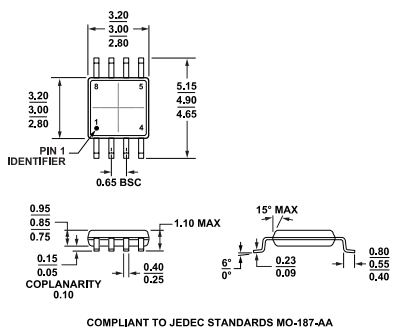

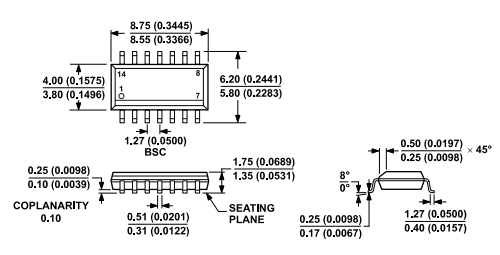

外观尺寸图
