TPS51200 器件是一款灌电流和拉电流双倍数据速率 (DDR) 终端稳压器，专门针对低输入电压、低成本、低噪声的空间受限型系统而设计。
TPS51200 可保持快速的瞬态响应，仅需 20µF 超低输出电容。TPS51200 支持遥感功能，并满足 DDR、DDR2、DDR3、DDR3L、低功耗 DDR3 和 DDR4 VTT 总线终端的所有电源要求。
此外，TPS51200 还提供一个开漏 PGOOD 信号来监测输出稳压，并提供一个 EN 信号在 S3（挂起至 RAM）期间针对 DDR 应用对 VTT 进行放电。
TPS51200 采用带散热焊盘的高效散热型 10 引脚 VSON 封装，具有绿色环保和无铅的特性。其额定温度范围为 -40°C 至 +85°C。
特性
• 输入电压：支持 2.5V 和 3.3V 电源轨
• VLDOIN 电压范围：1.1V 至 3.5V
• 具有压降补偿功能的灌电流和拉电流终端稳压器
• 需要超小的输出电容 20µF（通常为 3 × 10µF MLCC），即可用于存储器终端 应用 (DDR)
• 用于监视输出稳压的 PGOOD
• EN 输入
• REFIN 输入允许直接或通过电阻分压器灵活进行输入跟踪
• 远程检测 (VOSNS)
• ±10mA 缓冲基准 (REFOUT)
• 内置软启动，欠压锁定 (UVLO) 和过流限制 (OCL)
• 热关断
• 支持 DDR、DDR2、DDR3、DDR3L、低功耗 DDR3 和 DDR4 VTT 应用
• 带有散热焊盘的 10 引脚超薄小外形尺寸无引线 (VSON) 封装
应用
• 用于 DDR、DDR2、DDR3、DDR3L、低功耗DDR3 和 DDR4 的存储器终端稳压器
• 笔记本、台式机和服务器
• 电信和数据通信
• 基站
• 液晶 (LCD) 电视和等离子 (PDP) 电视
• 复印机和打印机
• 机顶盒

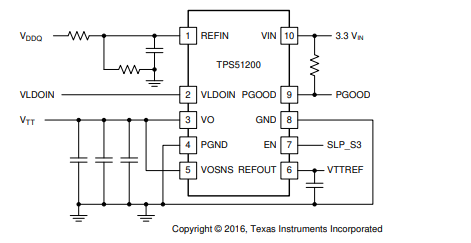

简化的 DDR 应用

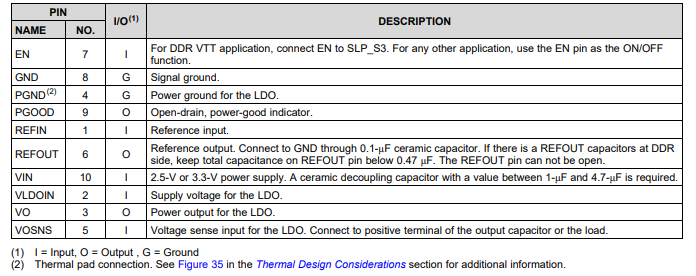

引脚配置和功能
