德州仪器CD405xB模拟多路复用器和解复用器是具有低导通阻抗和极低截止漏电流的数控模拟开关。这些多路复用器电路在整个VDD-VSS和VDD-VEE电源电压范围内消耗极低的静态功率，与控制信号的逻辑状态无关。
特性
•广泛的数字和模拟信号电平
•数字：3 V至20 V
•模拟：≤20VP-P
•低导通电阻，125Ω（典型），超过15 VP-P信号输入范围，VDD–VEE=18 V
•高截止电阻，VDD–VEE=18 V时通道泄漏为±100 pA（典型）
•3 V至20 V（VDD-VSS=3 V至20伏）数字寻址信号的逻辑电平转换，以将模拟信号切换到20 VP-P（VDD-VEE=20伏）匹配的开关特性，在全数字控制输入和电源条件下，VDD–VEE=15 V的rON=5Ω（典型）非常低的静态功耗，VDD–VSS=VDD–VEE=10 V时为0.2µW（典型）
•芯片上的二进制地址解码
•5 V、10 V和15 V参数额定值
•在20V下进行100%静态电流测试
•在全封装温度范围内，18 V时的最大输入电流为1µA，18 V和25°C时为100 nA
•先断后合切换消除了信道重叠
应用
• 模拟和数字多路复用和多路信号分离
• 模数和数模转换
• 信号门控
• 工厂自动化
• 电视
• 电器
• 消费类音频
• 可编程逻辑电路
• 传感器

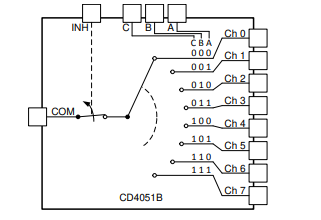

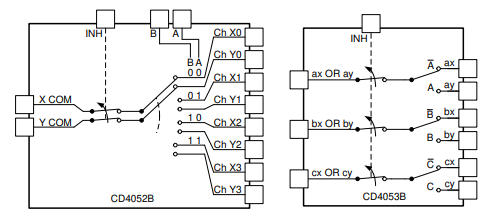

CD405xB 的功能图

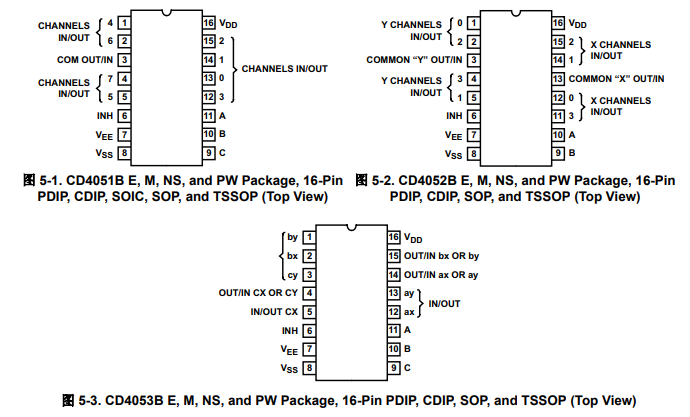

引脚配置和功能
