此两位同相转换器是德州仪器一个双向电压电平转换器，可用来在混合电压系统之间建立数字开关兼容性。它使用两个独立的可配置电源轨，其中 A 端口支持 1.65V 至 3.6V 工作电压范围，同时可跟踪 VCCA 电源，而 B 端口支持 2.3V 至 5.5V 工作电压范围，同时可跟踪 VCCB 电源。因此，该器件能够支持更低及更高的逻辑信号电平，同时能够在 1.8V、2.5V、3.3V 和 5V 电压节点之间任意进行双向转换。
当输出使能端 (OE) 输入为低电平时，所有输入/输出均处于高阻抗状态，从而显著减少了电源静态电流消耗。
为确保在上电或掉电期间均处于高阻抗状态，应将 OE 通过下拉电阻器接地；该电阻其的最小值取决于驱动器的拉电流能力。
特性
• 无需方向控制信号
• 最大数据速率
• 24Mbps（推挽）
• 2Mbps（开漏）
• 采用德州仪器的 NanoStar™封装
• A 端口支持 1.65V 至 3.6V 的电压，B 端口支持 2.3V 至 5.5V 的电压 (VCCA ≤ VCCB)
• VCC 隔离特性：如果任何一个 VCC 输入接地 (GND)，则两个端口均处于高阻抗状态
• 无需电源定序：VCCA 或 VCCB 均可优先斜升
• Ioff 支持局部关断模式运行
• 闩锁性能超出 JESD 78 II 类规范要求的 100mA
• 静电放电 (ESD) 保护性能超过 JESD 22 规范的要求
• A 端口：
• 2500V 人体放电模型 (A114-B)
• 250V 机器放电模式 (A115-A)
• 1500V 充电器件模型 (C101)
• B 端口：
• 8kV 人体放电模型 (A114-B)
• 250V 机器放电模式 (A115-A)
• 1500V 充电器件模型 (C101)
应用
• UART
• 通用输入/输出 (GPIO)

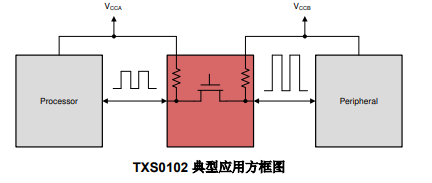

TXS0102 典型应用方框图

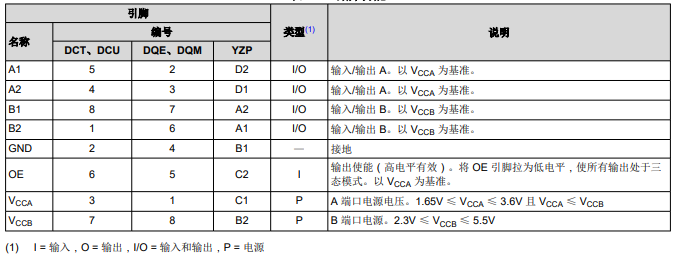

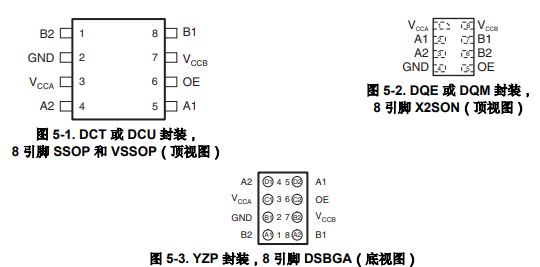

引脚配置和功能
