【Broadcom】HCPL-3120光电耦合器的中文资料

2024/10/17 15:30:15

浏览次数: 7

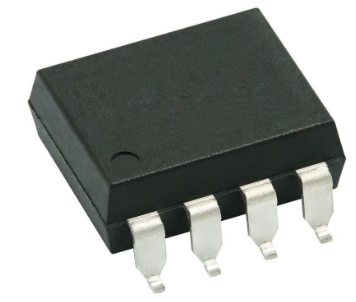

HCPL-3120 门驱动光电耦合器内含一个 GaAsP LED。该 LED 与一个功率输出级集成电路进行光电耦合。它可完美适用于电机控制变频器应用中使用的驱动功率 IGBT 和 MOSFET。输出级的高工作电压范围提供了门控设备所需的驱动电压。

这些光电耦合器的电压和电流非常适合用来直接驱动规格达 1,200V/100A 的 IGBT，对于规格更高的需求，可以通过在 HCPL-3120 输出端搭建分列的放大电路来实现。VDE 0884 绝缘电压为 VIORM = 630 V peak。

特性

·2.0A 最小峰值输出电流

·VCM = 1500V 时，最低 15 kV/ms 共模抑制 (CMR) 能力

·0.5V 最高低电平输出电压 (VOL)不需负向门驱动

·ICC = 5mA 最大耗电流

·带滞后欠压锁定 (UVLO) 保护

·宽工作电压范围：15V 到 30V

·500ns 最高开关速度

·工业温度范围：-40°C 到 100°C

应用

IGBT/MOSFET栅极驱动

交流/无刷直流电机驱动器

工业逆变器

开关电源
