【Broadcom】HCNR201-500E光电耦合器的中文资料

2024/10/17 15:34:35
浏览次数: 8

HCNR201 高线性模拟光电耦合器内含一个高性能 AlGaAs LED和两个高度匹配的光二极管。输入光二极管可以用来监测并稳定 LED 的光度输出，因此 LED 的非线性和漂移特性几乎被消除，输出光二极管会产生线性对应 LED 光输出的光电流，光二极管间的紧密匹配和先进的封装设计可以确保光电耦合器的高线性度和稳定增益。HCNR201 可以用来提供需要良好稳定性、线性度、带宽和低成本等各种广泛应用的模拟信号隔离、HCNR201 具备高灵活度，并可通过应用电路的适当设计带来许多不同工作模式，包括单极/双极、AC/DC 以及反相和同相，HCNR201 为许多模拟隔离问题的卓越解决方案。

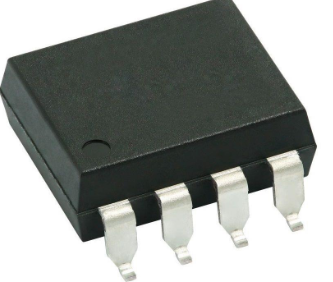

【Broadcom】HCNR201-500E光电耦合器的中文资料

特性

·0.01% 超低非线性度

·K3 (IPD2/IPD1) 转换增益 +/-5%

·-65 ppm/°C 低增益温度系数

·DC 到 > 1MHz 高带宽

应用

低成本模拟隔离

电信：调制解调器、PBX

工业过程控制：用于4 mA至20 mA热耦合器回路隔离的传感器隔离器

SMPS反馈回路

监控电机电源电压

医疗
