【Broadcom】HFBR-1521Z光纤收发器的中文资料

2024/10/17 15:36:29

浏览次数: 11

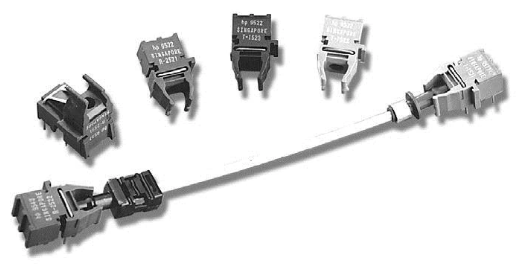

HFBR-0500Z 系列包括发射器、接收器、连接器和用于简易设计的光纤。这一系列的元件是解决电压隔离/绝缘、EMI/RFI 抗扰或数据安全问题的理想选择。

光纤链路的设计因逻辑兼容接收器和各元件的齐全规格而得以简化。采用 HFBR-0500Z 系列配置的链路可在 0°C 至 70°C 之间充分保证主要的光电参数。

特性

·符合 RoHS 标准

·低成本光纤元件

·增强型数字链路：DC-5 MBd

·40 kBd 时链路传输距离延长达 120 米

·低电流链路：6mA 电源峰值电流

·横向和纵向安装

·互锁功能

·噪声抗扰度高

·易接式单工、双工和锁定连接器

·阻燃

·发射器内含便于观察的 660nm 红色 LED

·兼容标准 TTL 电路

应用

降低雷电/电压瞬态敏感性

电机控制器触发

数据通信和局域网

FCC、VDE和CSA等受监管系统的电磁兼容性（EMC）

Tempest安全数据处理设备

试验和测量仪器中的隔离

工业和制造设备的无差错信号

汽车通信和控制网络

音视频设备中的抗噪声通信
