ADP151是一款超低噪声、低压差(LDO)线性稳压器，采用2.2 V至5.5 V电源供电，最大输出电流为200 mA。在200 mA负载下压差仅为135 mV，不仅可提高效率，而且能使器件在很宽的输入电压范围内工作。
ADP151采用新颖的电路拓扑结构，实现了超低噪声性能，而无需旁路电容，使该器件非常适合对噪声敏感的模拟和RF应用。ADP151在提供超低噪声性能的同时，并不影响其电源电压抑制比(PSRR)或线路与负载瞬态响应性能。200 mA负载时工作电源电流低至265 μA，因此ADP151适合电池供电的便携式设备。
ADP151的EN输入引脚还内置一个下拉电阻。
ADP151经过专门设计，利用1 μF、±30%小型陶瓷输入和输出电容便可稳定工作，适合高性能、空间受限应用的要求。可提供1.1 V至3.3 V范围内的16种固定输出电压选项。短路和热过载保护电路可以防止器件在不利条件下受损。ADP151提供5引脚TSOT、6引脚LFCSP和4引脚、0.4 mm间距、无卤素WLCSP三种小型封装，是适合各种便携式供电应用要求的业界小尺寸解决方案。
特性
• 超低噪声：9 μV rms
• 无需噪声旁路电容器
• 在使用 1 μF 陶瓷输入和输出电容的情况下稳定工作
• 最大输出电流：200 mA
• 输入电压范围：2.2 V 至 5.5 V
• 低静态电流
• IGND = 10 μA，IOUT = 0 μA
• IGND = 265 μA，IOUT = 200 mA
• 低关断电流：<1 μA
• 低电压差：IOUT = 200 mA 时为 135 mV
• 初始精度：±1%
• 线路、负载和温度的精度：±2.5%
• 16 个固定输出电压选项：1.1 V 至 3.3 V
• 10 kHz 时的 PSRR 性能为 70 dB
• 限流和过热过载保护
• 逻辑控制使能
• EN 输入上的内部下拉电阻
• 5 引脚 TSOT 封装
• 6 引脚 LFCSP 封装
• 4 球 0.4 mm 间距 WLCSP
• AEC-Q100 适用于汽车应用
应用
• RF、压控振荡器(VCO)和锁相环(PLL)电源
• 移动电话
• 数码相机和音频设备
• 便携式和电池供电设备
• 后置DC-DC调节
• 便携医疗设备
• 汽车电子

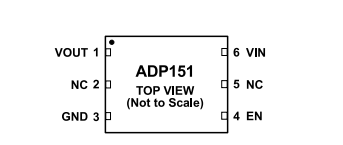

引脚图
