【亚德诺】HMC424ALP3ETR数字衰减器的中文资料

2024/10/18 13:31:50

浏览次数: 7

HMC424ALP3E是一款宽带、6位、砷化镓(GaAs)、数字衰减器，采用低成本、无引脚表贴封装，以0.5 dB步长提供31.5 dB的衰减控制范围。

HMC424ALP3E在0.1 GHz至13.0 GHz的指定频率范围内具有出色的衰减精度（±0.2 dB + 4%的衰减状态）和高输入线性度，典型插入损耗小于4 dB。衰减器位值为0.5 dB (LSB)、1 dB、2 dB、4 dB、8 dB和16 dB，总衰减为31.5 dB，典型步长误差为±0.5 dB。

该器件允许用户通过在0 V至VEE之间切换的六个并行控制输入对衰减状态进行编程设定。

HMC424ALP3E采用−3 V至−5 V单个负电源供电，需要外部电平转换器以便连接CMOS/晶体管对晶体管逻辑(TTL)接口。

HMC424ALP3E采用符合RoHS标准的紧凑型、3 mm × 3 mm、16引脚引脚架构芯片级封装(LFCSP)。

特性

• 衰减范围：0.5 dB (LSB)步进至31.5 dB• 步长误差：±0.5 dB（典型值）

• 低插入损耗：2.8 dB（4 GHz时）

• VEE = −3 V 时具有高线性度• 输入P0.1dB：22 dBm（典型值）

• 输入IP3：45 dBm（典型值）

• 高RF输入功率处理：25 dBm（最大值）

• 低相对相位：30°（典型值，6.0 GHz）

• 单电源供电：−3 V至−5 V

• 16引脚、3 mm × 3 mm LFCSP封装

应用

• 基站基础设施

• 光纤和宽带通信

• 微波和VSAT无线电

• 军事和太空

• 测试仪器仪表

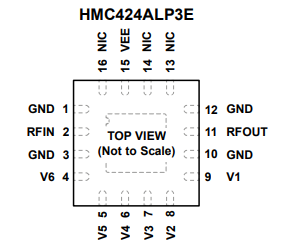

引脚图
