【onsemi】NCV8189高精度LDO稳压器的中文资料

2024/10/21 13:13:50
浏览次数: 8

安森美NCV8189高精度低压差 (LDO) 稳压器是0.5A器件，具有低噪声、低静态电流、下一代高PSRR和电源良好开路集电极输出。NCV8189稳压器可调节低至0.6V的输出电压和出色的负载/线路瞬态。NCV8189设计用于搭配4.7µFµ输入和输出陶瓷电容器使用。安森美NCV8189 LDO稳压器设计用于满足射频/敏感模拟电路要求，采用行业标准DFNW8 0.65P (3mm x 3mm) 和WDFNW6 0.65P (2mm x 2mm) 封装。

【onsemi】NCV8189高精度LDO稳压器的中文资料

特性

工作输入电压范围：1.6V至5.5V

0.6V至5.0V固定电压选项

0.6V可调版本参考电压

初始精度：±0.7%（+25°C时）

整个负载和温度范围内的精度：±1%（高达+125°C）

低静态电流：35µA（典型值）

关断电流：0.1µA（典型值）

极低压差：65mV（典型值，0.5A时，3.3V型号）

高PSRR：85dB（典型值）（100mA，f=1kHz时）

低噪声：10µVRMS（固定版本）

可通过小型4.7µF陶瓷电容器稳定工作

受控输出电压转换率：5mV/µs

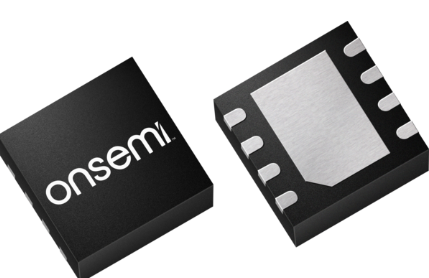

采用以下封装

DFNW8：3mm × 3mm × 0.9mm外壳507AD

WDFNW6：2mm x 2mm x 0.75mm外壳511DW

无铅、无卤/无BFR，符合RoHS指令

应用

通信系统

车载网络

远程信息处理、信息娱乐和仪表板

通用汽车

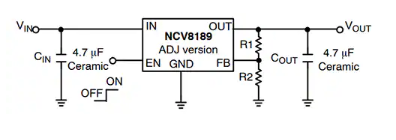

典型应用示意图

【onsemi】NCV8189高精度LDO稳压器的中文资料
