【Qorvo】PAC55724电源应用控制器的中文资料

2024/10/21 13:26:13
浏览次数: 5

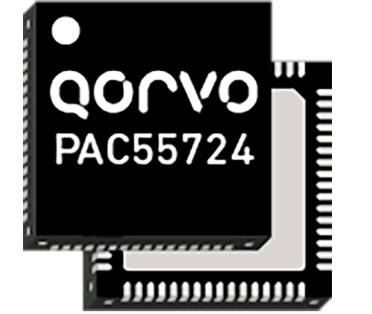

Qorvo PAC55724电源应用控制器 (Power Application Controller ® ) 设计用于高速BLDC电机控制。 Qorvo PAC55724控制器将150MHz Arm® Cortex®-M4F微控制器与Active-Semi®专有的多模电源管理器 (Multi-Mode Power Manager™)、可配置模拟前端 (Configurable Analog Front-End ™ )，以及特定应用电源驱动器 (Application-Specific Power Driver™ ) 整合在一起，提供紧凑的电机控制解决方案。 主要特性包括128kB嵌入式闪存、32kB SRAM、2.5MSPS ADC（可编程自动采样，最高可达24倍序列）、3.3V I/O、灵活时钟控制、PWM、通用定时器和多个串行通信接口。

【Qorvo】PAC55724电源应用控制器的中文资料

特性

150MHz Arm cortex M4F

128kB闪存、32kB SRAM

70V降压/SEPIC直流/直流控制器，带外部NCH FET

5V/200mA系统电源

三个高侧70V 1.2A（拉电流）/1.8A（灌电流）栅极驱动器

三个低侧20V 1.2A（拉电流）/1.8A（灌电流）栅极驱动器

逐周期保护

三个差分PGA（x1至x48）

四个单PGA（x1至x48）

可编程过流关断

可编程比较器迟滞和消隐

3相同时采样和保持

应用

工业BLDC电机控制（泵、风扇、机器人）

电动和园林工具

小家电

电动出行

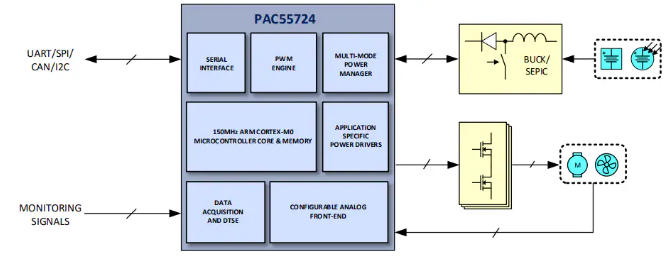

框架
