【Qorvo】PAC55712电源应用控制器的中文资料

2024/10/21 13:28:47
浏览次数: 6

Qorvo PAC55712电源应用控制器 (Power Application Controllers®) 优化用于高速BLDC电机控制。Qorvo PAC55712控制器将150MHz Arm® Cortex®-M4F微控制器与Active-Semi®专有的多模电源管理器 (Multi-Mode Power Manager™)、可配置模拟前端 (Configurable Analog Front-End™)，以及特定应用电源驱动器 (Application-Specific Power Driver™) 整合在一起。此紧凑型解决方案包括128kB闪存、32kB SRAM、2.5MSPS ADC（可编程自动采样，最高可达24倍序列）、3.3V IO、灵活的时钟控制、PWM/通用定时器和多个串行通信接口。

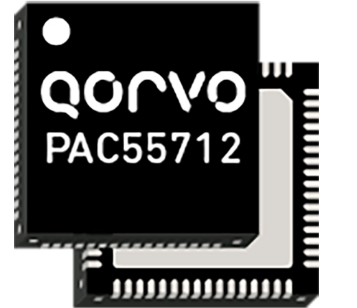

【Qorvo】PAC55712电源应用控制器的中文资料

特性

150MHz Arm cortex M4F

128kB闪存、32kB SRAM

70V降压/SEPIC直流/直流控制器，带外部NCH FET

5V/200mA系统电源

三个高侧70V、1.2A（拉电流）/1.8A（灌电流）栅极驱动器

三个低侧20V、1.2A（拉电流）/1.8A（灌电流）栅极驱动器

VDS 检测

逐周期保护

三个差分PGA（x1至x48）

四个单PGA（x1至x48）

可编程过流关断

可编程比较器迟滞和消隐

同时采样和保持3次循环

应用

工业BLDC电机控制（泵、风扇、机器人）

电动和园林工具

小家电

电动出行
