【MINI】RMK-5-751+倍频器的中文资料

2024/10/22 13:11:19
浏览次数: 7

RMK-5-751+是一款经济高效的X5倍频器，它利用专门选择的硅肖特基二极管和兼容的滤波器电路来实现低转换损耗，同时对F5输出附近的不需要的谐波具有很高的抑制能力。它使RMK-5-751+成为广泛应用的理想选择。这个小塑料外壳高0.25英寸x 0.31英寸x 0.16英寸，可水洗，符合RoHS标准。

【MINI】RMK-5-751+倍频器的中文资料

特性

•转换损耗低，典型值为22dB。

•高相邻谐波抑制，F4，典型值60 dBc。，F6，典型值为67 dBc。

•可水洗

应用

•合成器

•本地振荡器

•卫星上下变频器

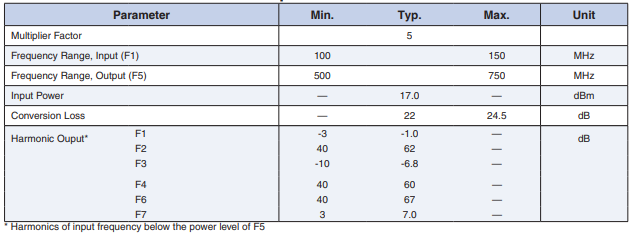

25°C时的电气规格

【MINI】RMK-5-751+倍频器的中文资料

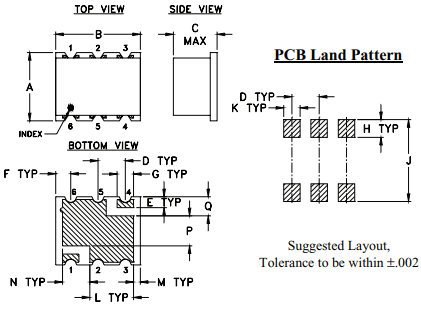

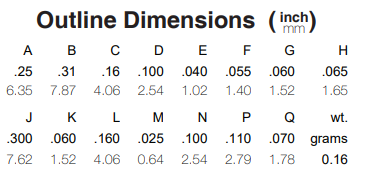

外观尺寸图

【MINI】RMK-5-751+倍频器的中文资料

【MINI】RMK-5-751+倍频器的中文资料

点击购买：RMK-5-751+
