【MINI】BFCN-2500+带通滤波器的中文资料
2024/10/22 13:37:18
浏览次数:
61
BFCN-2500+LTCC带通滤波器覆盖2100至2900 MHz的通带，通带插入损耗为2 dB，阻带上下抑制为20 dB。该型号可处理高达2.5W的射频输入功率，并提供-55至+100°C的宽工作温度范围。利用LTCC多层结构，该滤波器实现了出色的性能可重复性，并采用带有环绕式端子的微小1206陶瓷封装，最大限度地减少了寄生效应引起的性能变化，并在密集的PCB布局中节省了空间。
特性
•电压驻波比良好，典型值为1.8:1。@通带
•尺寸小（0.126 x.063 x.037）
•温度稳定
•LTCC结构
应用
•谐波抑制
•发射器/接收器

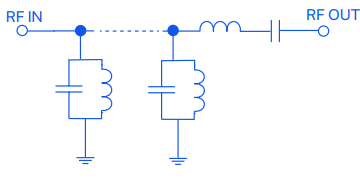

功能示意图

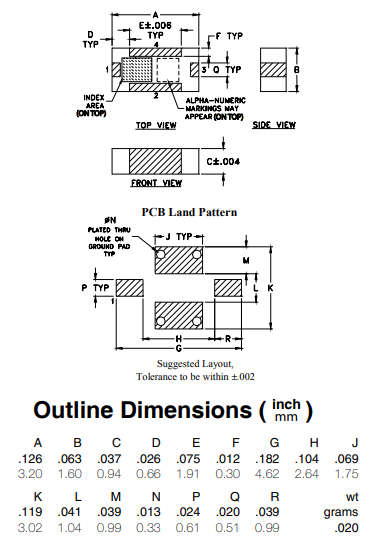

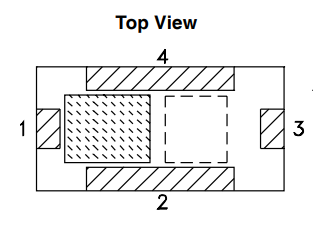

外观尺寸图
点击购买：BFCN-2500+
在线留言询价
