【MINI】SYPS-2-1+合路器的中文资料

2024/10/22 13:44:20

浏览次数: 9

SYPS-2-1+是Mini-Circuits的一款合路器，其工作频率最小2MHz，最大500MHz，最大1dB插入损耗，符合ROHS标准，外壳TTT167，6针。

特征

•宽带，2至500 MHz

•低插入损耗，典型值为0.3 dB。

•高隔离，典型值为32 dB。

应用

•VHF/UHF

•通信系统

•接收器和发射器

•仪器仪表

电气原理图

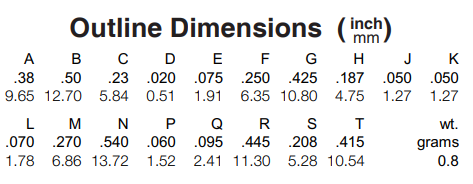

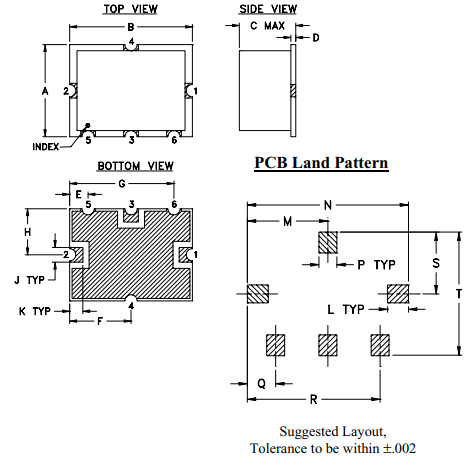

外观尺寸图

点击购买：SYPS-2-1+
