【MINI】SBL-1+双平衡混频器的中文资料

2024/10/22 13:58:23

浏览次数: 10

SBL-1+是Mini-Circuits的一款双平衡混频器电子元器件，其工作频率最小1MHz，最大500MHz，最大8dB转换损耗，符合ROHS标准，案例A06，8针。

特性

•出色的转换损耗，典型值为5.6 dB。

•高L-R隔离，典型值为45 dB。L-I隔离，典型值为40 dB。

•坚固的焊接结构

应用

•VHF

•国防和通信

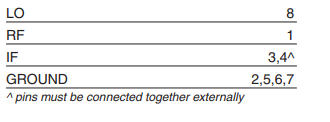

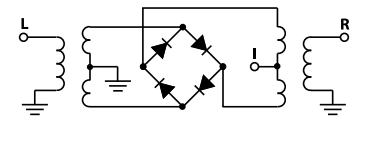

电气原理图

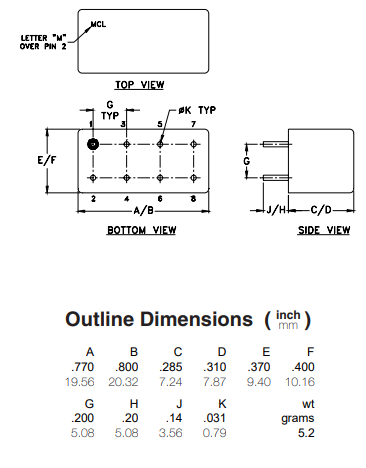

外观尺寸图

点击购买：SBL-1+
