【MINI】WSBP-26G+滤波器的中文资料

2024/10/23 16:55:21

浏览次数: 4

Mini-Circuits的WSBP-26G+型号是一种SIW（基板集成波导）滤波器，具有良好的插入损耗和高抑制能力，在软基板中实现，使用严格的公差，可以保证增强的Q值和可重复的性能。该技术可以实现带通表面贴装SIW设计。

特性

低中频插入损耗，典型值1.7dB

高抑制56 dB典型值

屏蔽结构

应用

n258

5G电信

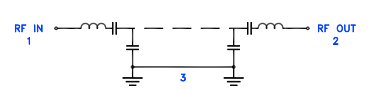

功能图

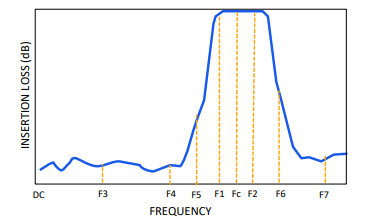

+25°C时的典型频率响应

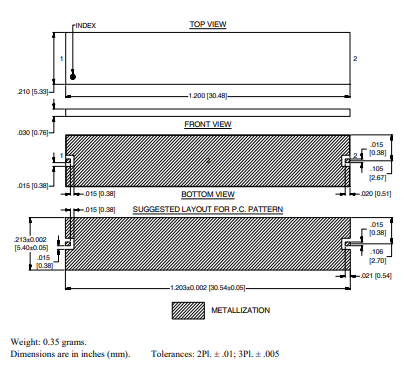

外观尺寸图
