【MINI】TSS-53LNB+低噪声宽带放大器的中文资料

2024/10/24 13:55:20
浏览次数: 7

TSS-53LNB+（符合RoHS标准）是一种超平坦增益低噪声宽带放大器，采用E-PHEMT技术制造，在宽频范围内提供极高的动态范围。它具有集成开关，使用户能够在高信号条件下绕过放大器。此外，TSS-53LNB+在宽频范围内具有良好的输入和输出回波损耗，无需外部匹配组件。它被封装在12芯3x3mm MCLP封装中，具有良好的热性能。

【MINI】TSS-53LNB+低噪声宽带放大器的中文资料

特性

宽带：0.5至5 GHz

内置旁路开关

低噪声系数：典型值1.4 dB。2.0 GHz

高增益：典型值21.7 dB。2 GHz

超平坦增益：0.7至2.1 GHz范围内为0.7 dB

P1dB:+21 dBm典型值。2.0 GHz

最小匹配组件

规定全频段运行

应用

无线基站系统

测试和测量系统

多频带接收机

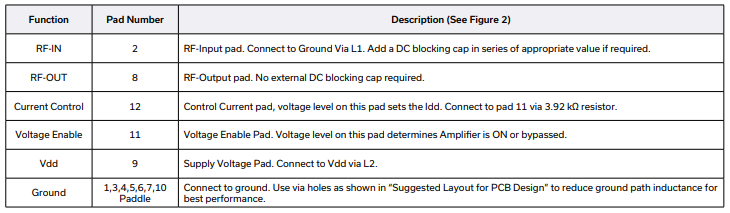

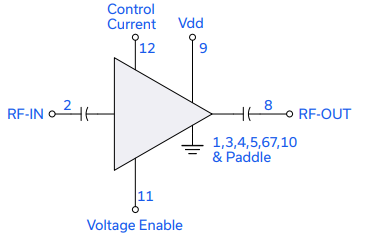

简化示意图和焊盘描述

【MINI】TSS-53LNB+低噪声宽带放大器的中文资料

【MINI】TSS-53LNB+低噪声宽带放大器的中文资料

【MINI】TSS-53LNB+低噪声宽带放大器的中文资料

点击购买：TSS-53LNB+
