【亚德诺】AD7399BRUZ四通道数模转换器(DAC)的中文资料

2024/10/25 10:57:00
浏览次数: 14

AD7399系列是四通道、10位电压输出数模转换器(DAC)，采用3 V至5 V单电源或V双电源供电。这些单芯片DAC采用ADI公司的CBCMOS工艺制造，适合单电源或双电源系统应用，具有成本低、易于使用的特点。

满量程输出电压由所施加的外部基准电压VREF决定。有效的VREF 值包括 VSS REF DD ，从而可提供广泛的满量程输出选择。对于乘法应用，交流输入可以达到 ±5 VP。

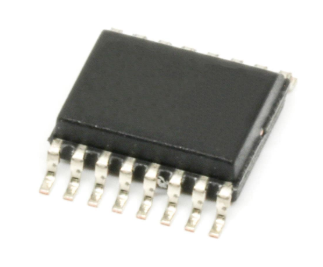

【亚德诺】AD7399BRUZ四通道数模转换器(DAC)的中文资料

双缓冲串行数据接口利用串行数据输入(SDI)、时钟(CLK)和芯片选择(CS)引脚，提供高速、三线式、SPI和微控制器兼容型输入。利用共用的电平敏感型、加载DAC选通 (LDAC) 输入，可以通过先前加载的输入寄存器同时更新所有DAC。此外，在系统通电时，内部上电复位功能可迫使输出电压处于零电平。外部异步复位 (RS) 也会迫使所有寄存器处于零代码状态。可编程关断特性则可以降低空闲DAC的功耗。

两款器件均采用相同的引脚排列，用户可以根据具体应用选择适当的分辨率，而不必重新设计电路布局。

AD7399的额定温度范围为−40°C至+125°C扩展工业温度范围。提供16引脚宽体SOIC和超紧凑、超薄型1.1 mm TSSOP两种封装。

特性

• AD7399：10位分辨率

• 可编程关断

• 3 V至5 V单电源或±5 V双电源供电

• 三线式SPI®兼容型串行接口

• 内部上电复位

应用

汽车输出电压范围

便携式通信

数字控制校准

PC外围设备

引脚图

【亚德诺】AD7399BRUZ四通道数模转换器(DAC)的中文资料
