【NXP】Semiconductors FRDM-MCXC444 开发板的中文资料

2024/10/25 11:31:14
浏览次数: 7

NXP Semiconductors FRDM-MCXC444开发板设计用于使用MCX C444 MCU进行快速原型设计。 NXP Semiconductors FRDM-MCXC444提供行业标准的接头，可轻松访问MCU的I/O、集成的开放标准串行接口和板载MCU-Link调试器。 通过MCUXpresso Developer Experience提供其他工具，包括面向附加板的扩展板中心和面向软件示例的应用代码中心。

【NXP】Semiconductors FRDM-MCXC444 开发板的中文资料

特性

MCXC444 Arm® Cortex®-M0+内核，每个内核频率为48MHz，优化了性能效率，具有高达256kB闪存和32KB RAM

连接性

FS USB Type-C™连接器

SPI/I2C/UART连接器（mikroBUS™、Pmod™ DNP）

Wi-Fi连接器（mikroBUS、Pmod DNP）

调试

板载MCU链路调试器，带CMSIS-DAP

JTAG/SWD连接器

传感器

FXLS8974CFR3 3轴加速度计

可见光传感器

扩展选项

Arduino®排针

FRDM接头

Pmod DNP

mikroBUS

RGB用户LED、复位、ISP、唤醒按钮、SLCD用户界面

应用

工业

空调 (AC)

无刷直流电机 (BLDC) 控制

建筑控制

电表

工厂自动化

工业HMI

电机驱动器

永磁同步电机（PMSM）

生命体征监视器

智能城市和智能锁

智能家居

家居控制与安防

家居安防与监控

智能家电

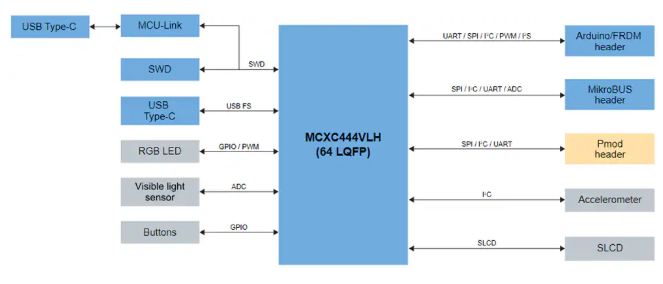

框图

【NXP】Semiconductors FRDM-MCXC444 开发板的中文资料
