【TI】德州仪器TPS25983EVM评估模块的中文资料

2024/10/25 13:11:09
浏览次数: 3

德州仪器TPS25983EVM评估模块支持用户评估TPS25983电子保险丝，是一款采用小型封装的高度集成电路保护和电源管理器件。2.7V至26V、18A TPS25983包括集成2.7mΩ FET，具有浪涌电流保护、可编程欠压和过压保护、电流限制和阻断FET驱动能力。TPS259830L器件用于TI TPS25983EVM，是限流型号。

特性

工作电压：2.7 V至26 V（典型值）

可编程电流限制：2 A至20 A（使用板载跳线进行编程）

可编程瞬态电流消隐定时器

可编程输出转换率控制、UVLO、电流限制、断路器

LED状态，用于电源良好指示

应用

热插拔

服务器待机电源轨

光学模块

PCIe、SSD和HDD

路由器和交换机

工业电脑

数字电视

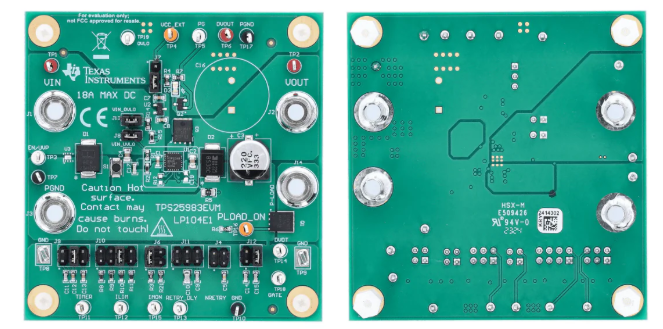

PCB布局

【TI】德州仪器TPS25983EVM评估模块的中文资料

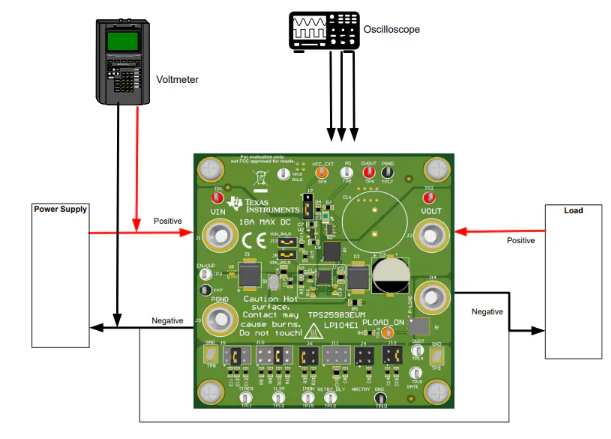

测试设备设置

【TI】德州仪器TPS25983EVM评估模块的中文资料
