【MINI】ZMX混频器的中文资料

2024/10/28 13:50:48
浏览次数: 10

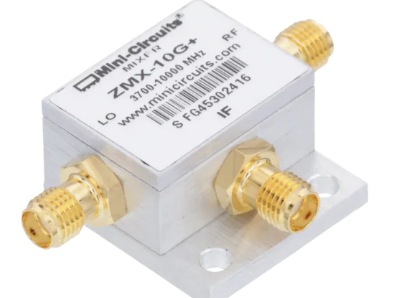

Mini-Circuits ZMX混频器具有3700MHz至10000MHz的频率范围、5dB的典型转换损耗和30dB的典型L-R隔离额定值。该混频器具有-55°C至+100°C的宽工作温度范围，50mW射频功率和40mA中频电流。Mini-Circuits ZMX混频器适用于仪器仪表、国防和联邦通信、卫星通信和超高频（SHF）应用。

【MINI】ZMX混频器的中文资料

特性

双平衡混合器

转化率低

高L-R隔离

应用

卫星通信

仪器仪表

国防和联邦通信

SHF

规格

7级（LO功率+7dBm）

3700MHz至10000MHz频率范围

5dB典型转换损耗

30dB典型L-R隔离

50mW射频功率

40mA中频电流

-工作温度范围为55°C至+100°C

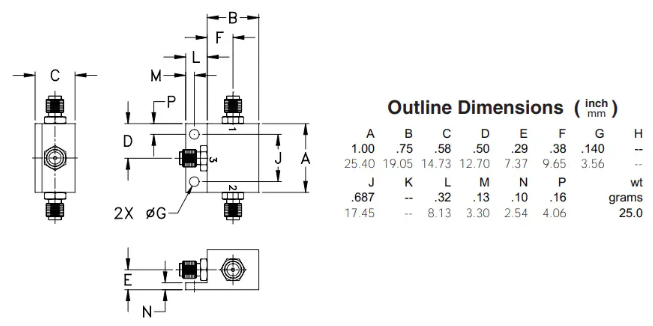

尺寸

【MINI】ZMX混频器的中文资料
