【MINI】TSY-83LN+低噪声MMIC放大器的中文资料

2024/10/28 14:20:59
浏览次数: 51

Mini-Circuits的TS-83LN+是一款基于GaAs pHEMT的宽带、旁路模式、低噪声MMIC放大器，具有高IP3和平坦增益的组合。该放大器的工作频率为0.4至8 GHz，具有高动态范围，噪声系数为1.5 dB，增益为22 dB，P1dB为+22.9 dBm，OIP3为+33.6 dBm。这种特性组合使其成为敏感、高动态范围接收器应用的理想选择，在高功率RF信号存在的情况下，可能需要快速绕过增益级。TS-83LN+在单个+5 V或+6 V电源上运行，与50Ω很好地匹配，并采用小巧、低剖面的3x3 mm QFN式封装，便于集成到密集的电路板布局中。

【MINI】TSY-83LN+低噪声MMIC放大器的中文资料

特性

低损耗旁路模式功能

典型低噪声系数。1.5分贝

高OIP3，典型+33.6 dBm

典型高P1dB+22.9 dBm

3x3 mm 12引线QFN型封装

应用

雷达、电子战和电子对抗防御系统

5G Sub6，MIMO无线基础设施系统

测试和测量设备

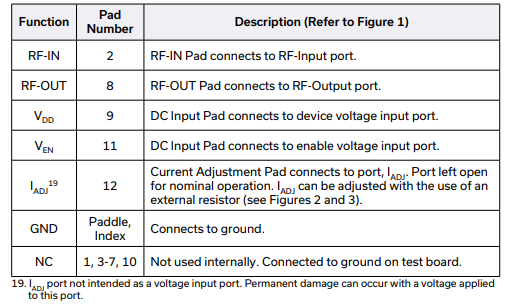

功能图

【MINI】TSY-83LN+低噪声MMIC放大器的中文资料

【MINI】TSY-83LN+低噪声MMIC放大器的中文资料

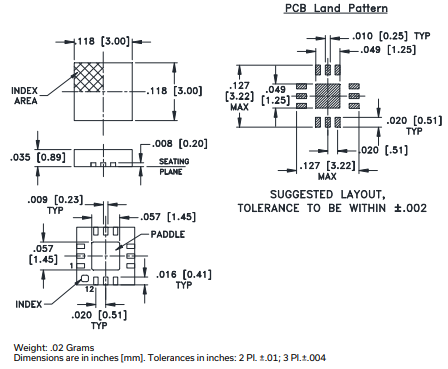

外观尺寸图

【MINI】TSY-83LN+低噪声MMIC放大器的中文资料
