【MINI】PVA-453-34+吸收式电压可变衰减器的中文资料
2024/10/28 14:43:40
浏览次数:
67
PVA-453-34+是一种吸收式电压可变衰减器MMIC管芯，采用GaAs pHEMT技术制造，封装在3.5x2.5 mm的小型SMT封装中。该VVA覆盖10至45 GHz的频率范围，提供高动态范围、低失真和低插入损耗。它具有两个独立控制的衰减器，使用-4V至0V的模拟控制电压。该产品非常适合使用直流电压来控制射频信号电平的应用，如温度补偿和自动增益控制电路。
特性
超宽带，10至45 GHz
衰减范围广，典型值高达51 dB。30 GHz
在所有衰减状态下都具有出色的回波损耗
插入损耗低，典型值为2 dB。
所有衰减状态下的高IIP3
应用
5G MIMO和回程无线电系统
卫星通信
测试和测量设备
雷达、电子战和电子对抗防御系统

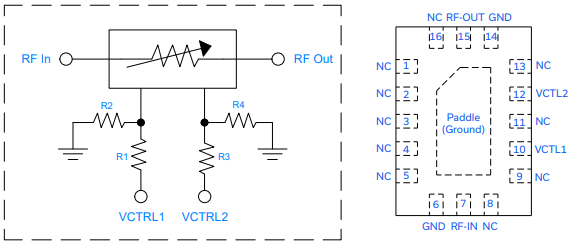

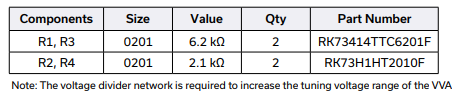

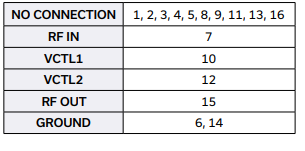

应用电路和焊盘说明
点击购买：PVA-453-34+
在线留言询价
