【MINI】WP4P1+合路器的中文资料

2024/10/29 11:27:03

浏览次数: 7

WP4P1+是Mini-Circuits的一款合路器，其工作频率最小1525MHz，最大2375MHz，2dB插入损耗最大，0.118 X 0.118英寸，0.035英寸高，符合ROHS标准，外壳DQ1225，12针。

特性

出色的隔离性能，典型值为26 dB。

相位不平衡度极佳，典型值为1度。

振幅不平衡性极佳，典型值为0.15 dB。

尺寸小，.118“x.118”x 0.035“

ESD水平高

可水洗

应用

PCS/DCS

WCDMA

GPS

MMDS

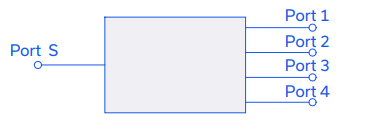

电气原理图

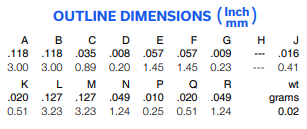

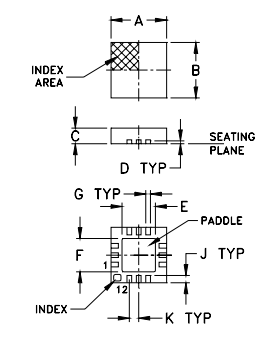

外观尺寸图

点击购买：WP4P1+
