【MINI】ULP-105+低通滤波器的中文资料

2024/10/29 11:54:52
浏览次数: 4

ULP-105+是采用SMT技术制造的顶帽封装（尺寸为0.25英寸x 0.25英寸）的低通滤波器。这些单元覆盖直流至105 MHz带宽，在通带内具有良好的匹配性和高抑制性。该型号使用微型高Q电容器和芯片电感器，以实现高可靠性。此外，它在不同生产批次中具有可重复的性能，在不同温度下具有一致的性能。

【MINI】ULP-105+低通滤波器的中文资料

特征

•高拒绝率

•插入损耗急剧下降

•良好的VSWR，通带典型值为1.1:1

•超微型表面贴装封装

应用

•无线通信

•接收器/变压器

•实验室使用

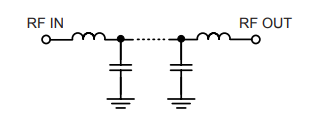

功能示意图

【MINI】ULP-105+低通滤波器的中文资料

典型频率响应

【MINI】ULP-105+低通滤波器的中文资料

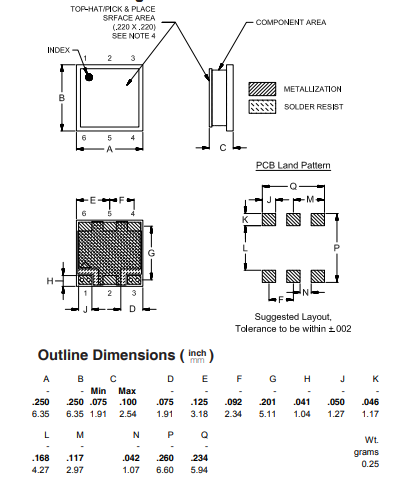

外观尺寸图

【MINI】ULP-105+低通滤波器的中文资料

点击购买：ULP-105+
