【MINI】SCHF-31+高通滤波器的中文资料

2024/10/29 13:11:19
浏览次数: 8

SCHF-31+是一款采用SMT技术制造的50Ω高通滤波器。该高通滤波器覆盖31-1500MHz。该滤波器采用高Q电容器和绕线电感器构建，性能卓越。它在不同批次中具有可重复的性能，在不同温度下具有一致的性能。该单元采用尺寸仅为0.75 x 0.38 x 0.28英寸的微型塑料封装，非常适合密集的电路板布局。

【MINI】SCHF-31+高通滤波器的中文资料

特征

•低插入损耗

•高拒绝率

•尺寸小，0.75 x 0.38 x 0.28英寸

应用

•卫星通信

•宽带光纤网络

•有线电视

•无线电通信

•接收器/变压器

功能示意图

【MINI】SCHF-31+高通滤波器的中文资料

典型频率响应

【MINI】SCHF-31+高通滤波器的中文资料

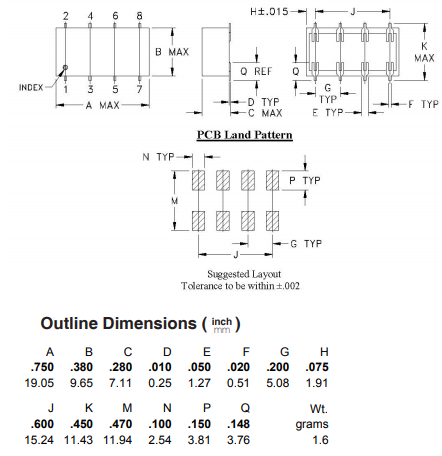

外观尺寸图

【MINI】SCHF-31+高通滤波器的中文资料

点击购买：SCHF-31+
在线留言询价
