TC1-1-13MX+是Mini-Circuits的一款射频变压器芯片，其工作频率最小4.5MHz，最大3000MHz，符合ROHS标准。
特性
宽带，4.5至3000 MHz
平衡传输线
良好的退货损失
振幅不平衡性极佳，典型值为0.5 dB。相位不平衡，典型值为2度。在1dB带宽内
带引线的塑料底座
可水洗
应用
从平衡到非平衡的转变
推挽式放大器
PCS/DCS
MMDS

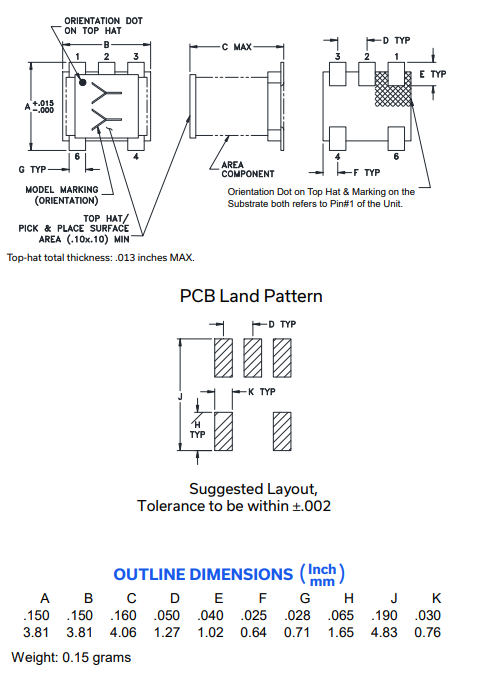

外观尺寸图
