【亚德诺】LTM8055IY#PBF线性稳压器的中文资料

2024/10/31 13:19:55
浏览次数: 7

LTM®8055 是一款 36VIN、降压-升压型 μModule® (微型模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。仅需采用一个用于设定开关频率的电阻器、一个负责设定输出电压的电阻分压器、以及输出和输入电容器便可实现完整的设计。只需少量组件即可实现诸如输入和输出平均电流调节等其他功能。LTM8055 可在一个 5V 至 36V 的输入电压范围内运作，并能够在 1.2V 至 36V 之间调节输出电压。SYNC 输入和 CLKOUT 输出可实现简易同步。

【亚德诺】LTM8055IY#PBF线性稳压器的中文资料

LTM8055 采用紧凑型模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8055 符合 RoHS 标准。

特性

• 完整的降压-升压型开关模式电源

• VOUT 可等于、高于或低于 VIN

• 宽输入电压范围：5V 至 36V

• 从 6VIN 产生 12V/3A 输出

• 从 12VIN 产生 12V/6A 输出

• 从 24VIN 产生 12V/8.5A 输出

• 效率高达 97.5%

• 可调输入和输出平均电流限值

• 输入和输出电流监视器

• 可通过并联以增加输出电流

• 宽输出电压范围：1.2V 至 36V

• 可选的开关频率：100kHz 至 800kHz

• 可同步范围：200kHz 至 700kHz

• 15mm x 15mm x 4.92mm BGA 封装

应用

大功率电池供电设备

工业控制

太阳能电压调节器

太阳能电池充电

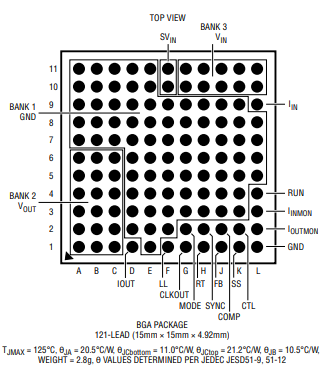

引脚配置

【亚德诺】LTM8055IY#PBF线性稳压器的中文资料
在线留言询价
