【MINI】D19GA+定向耦合器的中文资料

2024/10/31 14:35:57
浏览次数: 7

Mini-Circuits D19GA+是一款MMIC定向耦合器，专为1400至1700 MHz的应用而设计。该型号在微型设备封装（3.1 x 3.0 x 1.6 mm）中提供了高达4W的出色功率处理。隔离端口上的内置50Ω端子简化了电路设计并减少了组件数量。该型号采用硅IPD技术制造，提供高水平的ESD保护和出色的可靠性。

【MINI】D19GA+定向耦合器的中文资料

特性

•主线损耗低，典型值为0.3 dB。

•出色的驻波比，典型值为1.1:1。输入/输出

•出色的重复性

•微型薄型封装

•可水洗

应用

• GPS

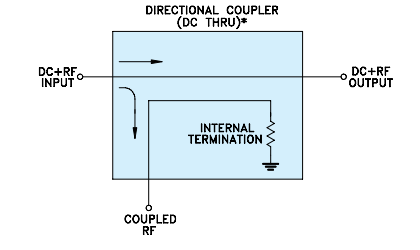

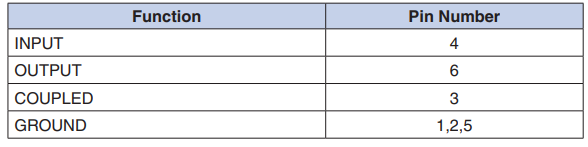

电气原理图

【MINI】D19GA+定向耦合器的中文资料

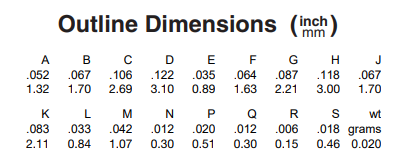

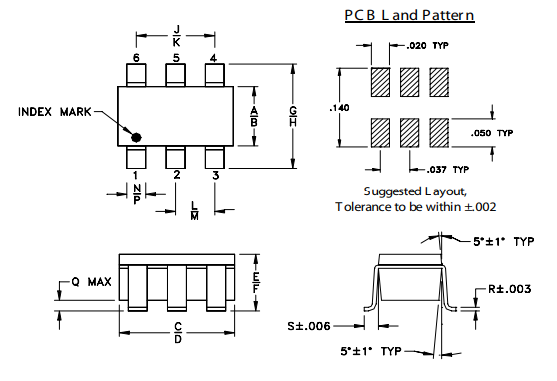

外观尺寸图

【MINI】D19GA+定向耦合器的中文资料

【MINI】D19GA+定向耦合器的中文资料

【MINI】D19GA+定向耦合器的中文资料

点击购买：D19GA+
