AD7606C-18是一款18位、同步采样、模数转换数据采集系统(DAS)，具有八个通道。每个通道均包含模拟输入箝位保护、可编程增益放大器(PGA)、低通滤波器(LPF)和18位逐次逼近寄存器(SAR)模数转换器(ADC)。AD7606C-18还包含灵活的数字滤波器、低漂移、2.5 V精密基准电压源和用于驱动ADC的基准电压源缓冲区，以及灵活的并行和串行接口。
AD7606C-18采用5 V单电源供电，在所有通道以1 MSPS的吞吐量采样时，可适应以下输入范围：
双极单端：±12.5 V、±10 V、±6.25 V、±5 V和±2.5 V 单极单端：0 V至12.5 V、0 V至10 V和0 V至5 V 双极差分：±20 V、±12.5 V、±10 V和±5 V 输入箝位保护可承受高达±21 V的电压。由于采用单电源供电、片内滤波和高输入阻抗，因此无需外部驱动运算放大器（这些放大器需要双极电源）。对于吞吐率较低的应用，AD7606C-18灵活数字滤波器可用于提高噪声性能。
特性
• 18位、1 MSPS ADC（所有通道）
• 具有 1MΩ 最小模拟输入阻抗 (RIN) 的输入缓冲器
• 5 V模拟单电源，VDRIVE：1.71 V至5.25 V
• 每通道可选模拟输入范围
• 双极单端：±12.5 V, ±10 V, ±6.25 V, ±5 V, ±2.5 V
• 单极单端：0 V to 12.5 V, 0 V to 10 V, 0 V 至 5 V
• 双极差分：±20 V, ±12.5 V, ±10 V, ±5 V
• 两种带宽选项：每通道25 kHz或220 kHz
• 灵活的数字滤波器，过采样率高达256
• 工作电压范围：-40℃至+125°C
• 具有6 kV ESD的±21 V输入箝位保护
• 与AD7606B、AD7608和AD7609引脚兼容
应用
• 电力线路监控
• 保护继电器
• 多相电机控制
• 仪器仪表和控制系统
• 数据采集系统

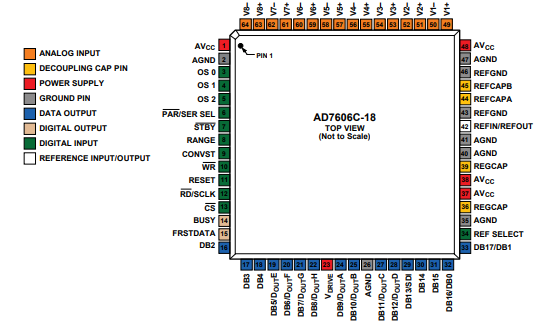

引脚配置
