【MINI】PSA4-5043+超低噪声MMIC放大器的中文资料

2024/11/5 13:26:34
浏览次数: 61

Mini-Circuits PSA4-5043+是一款基于E-PHEMT*的超低噪声MMIC放大器，工作频率为50 MHz至4 GHz，具有低噪声和高IP3的独特组合，使该放大器成为灵敏的高动态范围接收器应用的理想选择。该设计在3V时仅以33mA的电压在+3至+5V的电源下工作，在+5V时仅以56mA的电压工作，内部匹配到50欧姆，并采用超小SC-70（SOT-343）MSL 1封装供电。

【MINI】PSA4-5043+超低噪声MMIC放大器的中文资料

特性

超低噪声系数，典型值0.75 dB。1 GHz

高IP3，典型值高达33.5 dBm。1 GHz

1B级ESD额定值（500V）

输出功率为1dB。，典型值高达+21 dBm。

增益，典型值18.4dB。1GHz

电源电压，+3V，Id=33mA，+5V，Id=56mA

可水洗

应用

蜂窝

ISM

GSM

WCDMA

LTE

WiMax

无线局域网

全球定位系统

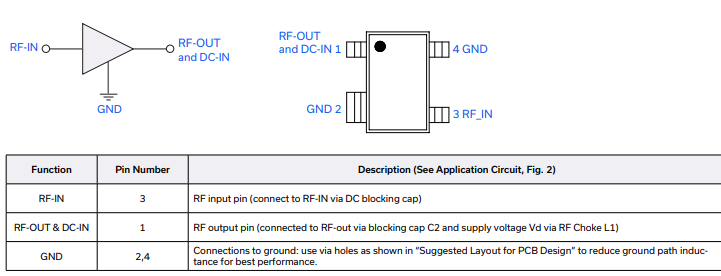

简化原理图和引脚描述

【MINI】PSA4-5043+超低噪声MMIC放大器的中文资料

点击购买：PSA4-5043+
在线留言询价
