LTC6995低频振荡器的规格参数、特性应用及原理图

2024/11/7 13:26:12

浏览次数: 5

LTC6995是一款硅振荡器，具有1.024ms至9.54小时（29.1μHz至977Hz）的可编程周期范围，专门用于长持续时间定时事件。LTC6995属于TimerBlox®系列多功能硅时序器件。

单个电阻RSET可对LTC6995的内部主振荡器频率进行编程设定。输出时钟周期由此主振荡器和内部分频器NDIV（可编程为从1到221的八种设置）确定。

当振荡时，LTC6995 产生一个 50% 占空比的方波输出。该器件提供了一种复位功能，用以停止主振荡器并清零内部分频器。取消复位将启动一个完整的输出时钟周期，这适用于可编程上电复位和看门狗定时器应用。

振荡时，LTC6995会生成50%占空比方波输出。复位功能用于停止主振荡器并清除内部分频器。移除复位将启动完整的输出时钟周期，该周期适用于可编程上电复位和看门狗定时器应用。

LTC6995具有两个版本的复位功能。LTC6995-1的复位输入高电平有效，而LTC6995-2的复位输入低电平有效。复位时两个版本的输出极性可选。

规格参数

输出端数量:1 Output

最大输出频率:977 Hz

最大输入频率:1 MHz

占空比 - 最大:50 %

电源电压-最大:5.5 V

电源电压-最小:2.25 V

工作电源电流:135 uA

最小工作温度:- 55℃

最大工作温度:+ 125 ℃

安装风格:SMD/SMT

工作电源电压:2.25 V to 5.5 V

单位重量:12.165 mg

特性

• 周期范围：1毫秒至9.5小时

• 通过上电或复位输入复位时序

• 可配置1至3个电阻

• 最大频率误差<1.5%

• 可编程输出极性

• 2.25V至5.5V单电源供电

• 55μA至80μA电源电流（2毫秒至9.5小时时钟周期）

• 启动时间：500μs

• CMOS输出驱动器源电流/吸电流：20mA

• 工作温度范围：-55°C至125°C

• 提供薄型(1mm) SOT-23 (ThinSOT™)和2mm × 3mm DFN封装

• 通过AEC-Q100汽车应用认证

应用

通电复位定时器

长时间一枪

“心跳”计时器

看门狗计时器

定期“叫醒”电话

高振动、高加速度环境

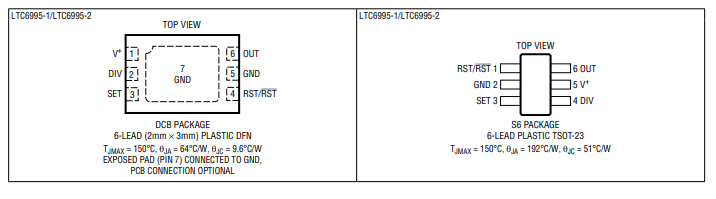

引脚图

LTC6995低频振荡器的规格参数、特性应用及原理图

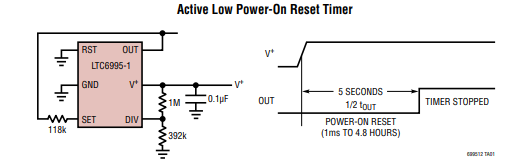

典型应用
