LTC6991HS6低频振荡器的规格参数、特性应用及典型应用图

2024/11/7 13:36:26
浏览次数: 5

LTC6991是一种硅振荡器，可编程周期范围为1.024毫秒至9.54小时（（29.1µHz至977Hz），LTC6991是TimerBlox®系列通用硅定时装置的组成部分。一个电阻RSET即可对LTC6991的内部主晶振频率进行编程。输出时钟周期由这个主振荡器和内部分频器NDIV（可编程为八个从1至221的设置）确定。

LTC6991HS6低频振荡器的规格参数、特性应用及典型应用图

正常运行时，LTC6991以50%的占空比振荡。提供复位功能以截断脉冲（降低占空比）。也可使用复位引脚来防止输出振荡。可使用极性功能配置RST和OUT引脚用于有效低电平或有效高电平操作。

规格参数

输出端数量:1 Output

最大输出频率:977 Hz

最大输入频率:1 MHz

占空比 - 最大:50 %

电源电压-最大:5.5 V

电源电压-最小:2.25 V

工作电源电流:135 uA

最小工作温度:- 40 C

最大工作温度:+ 125 C

安装风格:SMD/SMT

工作电源电压:2.25 V to 5.5 V

单位重量:12.165 mg

特性

• 周期范围：1毫秒至9.5小时

• 使用1至3个电阻配置

• 最大频率误差<1.5%

• 输出复位功能

• 2.25V至5.5V单电源供电

• 55µA至80µA电源电流

• （2毫秒至9.5小时时钟周期）

应用

“心跳”计时器

看门狗计时器

气压计

定期“叫醒”电话

高振动、高加速度环境

便携式和电池供电设备

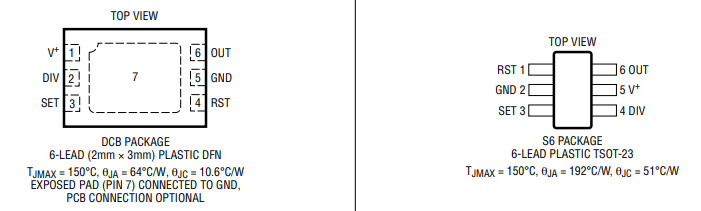

引脚图

LTC6991HS6低频振荡器的规格参数、特性应用及典型应用图

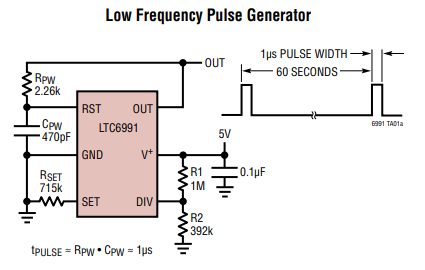

典型应用

LTC6991HS6低频振荡器的规格参数、特性应用及典型应用图
