DS1100L延迟线的规格参数、特性及引脚图

2024/11/7 13:41:59
浏览次数: 5

DS1100L是DS1100的3.3V版本。它的工作范围是3.0V至3.6V。DS1100L系列延迟线含有5个等间隔的抽头，可以提供4ns至500ns的延迟。这些器件采用节省空间的PCB面贴封装。100%硅工艺的延迟线再加上工业标准的µMAX®和SO封装，与混合技术相比，大幅度降低了成本、提高了可靠性。输入DS1100L 5抽头硅延迟线的逻辑信号经过一个固定延迟(由型号后的尾缀确定)后在输出端再现。DS1100L能够以同样的精度再现信号的前沿和后沿。每个抽头可驱动10个74LS负载。

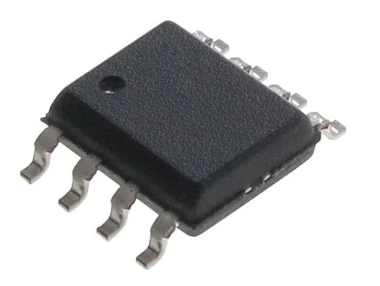

DS1100L延迟线的规格参数、特性及引脚图

规格参数

电源电压-最大:3.6 V

电源电压-最小:3 V

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

高度:1.5 mm

长度:5 mm

宽度:4 mm

单位重量:187 mg

特性

• 全硅定时电路

• 五个等间隔抽头

• 稳定、精确的延迟

• 相同的前沿与后沿精度

• DS1100的3.3V版本

• 低功耗CMOS

• TTL/CMOS兼容

• 兼容汽相和红外焊

• 可以定制延迟

• 快速周转原型

• 提供商业级与工业级温度范围的延迟线

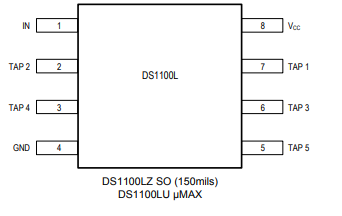

引脚规格

DS1100L延迟线的规格参数、特性及引脚图
