LTC6994可编程延迟模块的规格参数、特性应用及典型应用图

2024/11/7 14:13:02
浏览次数: 4

LTC®6994 是一款可编程延迟模块，具有一个 1μs 至 33.6s 的延迟范围。LTC6994 隶属于 TimerBlox® 通用型硅定时器件系列。

LTC6994可编程延迟模块的规格参数、特性应用及典型应用图

单个电阻器 RSET 编程一个内部主振荡器频率，从而设置 LTC6994 的时基。输入至输出延迟由该主振荡器和一个内部时钟分频器 NDIV 来决定 (可编程至 1 ~ 221 范围内的 8 个设定值) :

在延迟了上升和 / 或下降变换之后，输出 (OUT) 将跟随输入 (IN)。LTC6994-1 将延迟上升沿或下降沿。LTC6994-2 将延迟上升及下降变换，并增添了用于使输出反相的选项。LTC6994 还具备通过一个单独的控制电压来动态地调节延迟时间的能力。

规格参数

工作电源电流:55 uA

单位重量:15.118 mg

安装风格:SMD/SMT

特性

• 延迟范围：1μs 至 33.6s

• 利用 1~3 个电阻器进行配置

• 最大延迟误差：

• < 2.3% (对于延迟 > 512μs)

• < 3.4% (对于延迟 = 8μs 至 512μs)

• < 5.1% (对于延迟 = 1μs 至 8μs)

• 延迟一个或两个上升 / 下降沿

• 2.25V 至 5.5V 单电源操作

• 70μA 电源电流 (在 10μs 延迟)

• 500μs 启动时间

• CMOS 输出驱动器可供应 / 吸收 20mA 电流

• -55°C 至 125°C 工作温度范围

• 采用扁平 (高度仅 1mm) SOT-23 (ThinSOT™) 封装和 2mm x 3mm DFN 封装

应用

噪声鉴别器/脉冲限定器

延迟匹配

开关去抖动

高振动、高加速度环境

便携式和电池供电设备

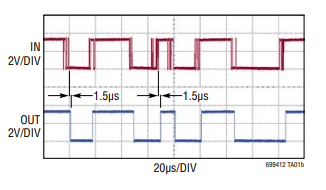

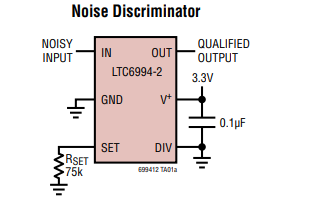

典型应用

LTC6994可编程延迟模块的规格参数、特性应用及典型应用图

LTC6994可编程延迟模块的规格参数、特性应用及典型应用图

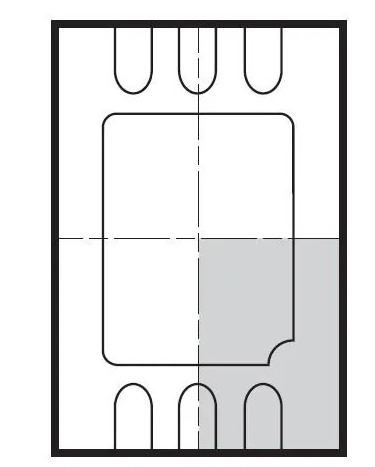

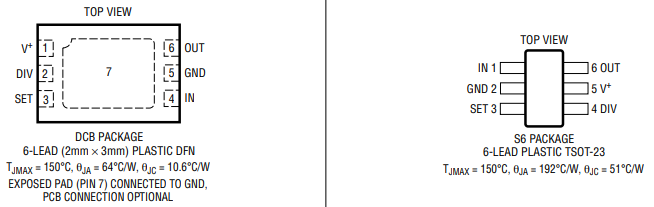

引脚图

LTC6994可编程延迟模块的规格参数、特性应用及典型应用图
