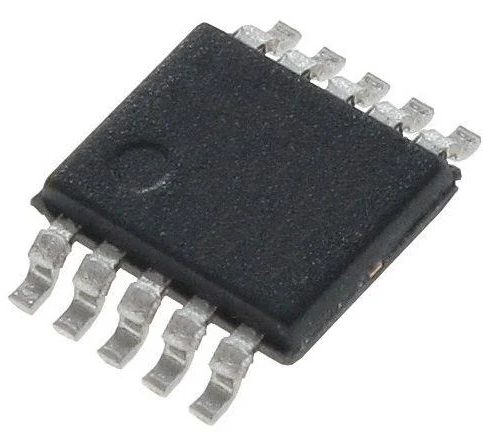

LT8338JMSE#TRPBF单片同步升压型稳压器的规格参数、特性应用及引脚图

2024/11/7 14:33:56
浏览次数: 3

LT8338是单片同步升压型稳压器，可高效率提供高达40V的输入和输出。它在突发工作模式下，仅消耗6μA静态电流，可在极低的输出电流下保持高效率，同时将输出纹波保持在20mVP-P以下。LT8338的开关频率可以使用外部电阻在300kHz至3MHz范围内设置。 通过SYNC/MODE引脚，可与外部时钟同步。它还可在突发工作模式和脉冲跳跃模式之间进行选择，或者启用扩频调制以降低EMI。EN/UVLO引脚具有精确的1V阈值且可用于编程VIN UVLO或关断器件。当VIN高于稳定的VOUT时，LT8338进入100％占空比直通模式。LT8338还具有频率折返功能和内部软启动功能，用于在启动期间控制电感电流。

LT8338JMSE#TRPBF单片同步升压型稳压器的规格参数、特性应用及引脚图

规格参数

安装风格:SMD/SMT

输出电压:40 V

输出端数量:1 Output

输入电压 - 最小值:3 V

输入电压 - 最大值:40 V

静态电流:12 uA

开关频率:300 kHz to 3 MHz

最小工作温度:- 40 C

最大工作温度:+ 150 C

输入电压:3 V to 40 V

电源电压-最小:3 V

特性

• 宽输入电压范围：3.0V 至 40V

• 低静态电流 Burst Mode® 操作

• <6μA IQ

• <20mVP-P 输出纹波

• 高效同步操作

• 单片 40V、240mΩ 电源开关

• 100％ 占空比 PassThru™ 模式，用于升压预调节应用

• 可调并且可同步：300kHz 至 3MHz

应用

• 汽车和工业电源

• 电池供电系统

• 通用升压

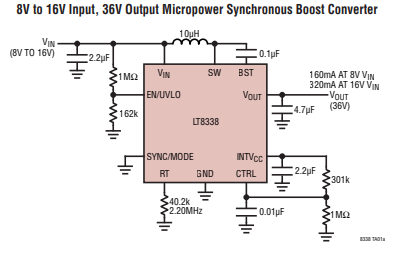

典型应用

LT8338JMSE#TRPBF单片同步升压型稳压器的规格参数、特性应用及引脚图

LT8338JMSE#TRPBF单片同步升压型稳压器的规格参数、特性应用及引脚图

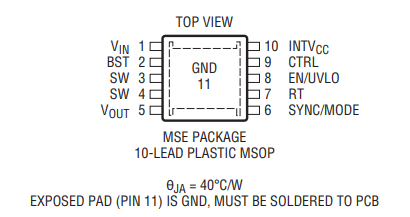

引脚图

LT8338JMSE#TRPBF单片同步升压型稳压器的规格参数、特性应用及引脚图
