AD2S1210数字转换器的规格参数、特性应用及功能图

2024/11/8 11:58:46

浏览次数: 6

AD2S1210是一款10位至16位分辨率旋变数字转换器，集成片上可编程正弦波振荡器，为旋变器提供正弦波激励。

转换器的正弦和余弦输入端允许输入3.15 V p-p ± 27%、频率为2 kHz至20 kHz范围内的信号。Type II伺服环路用于跟踪输入信号，并将正弦和余弦输入端的信息转换为输入角度和速度所对应的数字量。最大跟踪速率为3125 rps。

AD2S1210WDSTZ和AD2S1210WDSTZRL7型号已经过独立的认证机构批准，可用于符合ISO 26262标准的汽车安全完整性等级B应用。

规格参数

安装风格:SMD/SMT

分辨率:10 bit to 16 bit

通道数量:1 Channel

电源电压-最小:5 V

电源电压-最大:5 V

最小工作温度:- 40 C

最大工作温度:+ 125 C

单位重量:181.700 mg

特性

• 完整的单芯片旋变数字转换器

• 最大跟踪速率：3125 rps（10位分辨率，CLKIN = 10.24 MHz）

• 角度精度：±2.5 (+ 1 LSB)弧分（B和D级）

• 分辨率：10/12/14/16位，由用户设置

• 并行和串行10位至16位数据端口

• 绝对位置与速度输出

• 系统故障检测

• 可编程故障检测阈值

• 差分输入

• 增量式编码器仿真

• 内置可编程正弦波振荡器

• 兼容DSP和SPI标准

• 电源电压：5 V，逻辑接口电压2.3 V至5.25 V

• 额定温度范围：−40°C至+125°C（C、D和W级）

• 通过AEC-Q100汽车应用认证

• 提供ASIL B安全评估证书

应用

• 直流和交流伺服电机控制

• 编码器仿真

• 电动助力转向

• 电动汽车

• 集成的启动发电机/交流发电机

• 汽车运动检测与控制

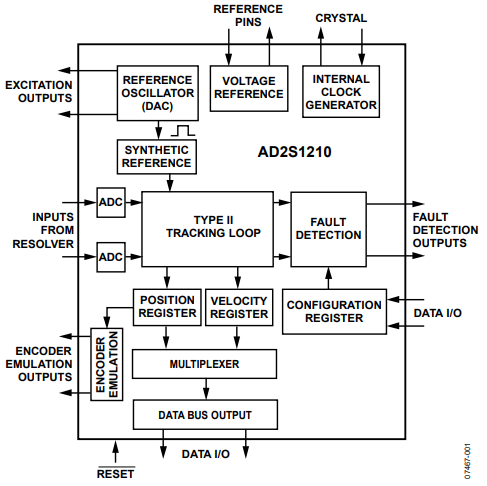

功能框图

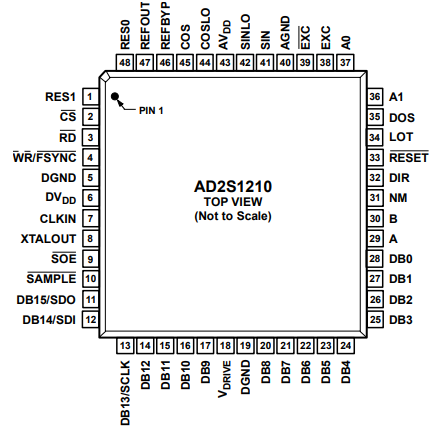

引脚图
