EP2W+功分器的规格参数、特性应用及尺寸图

2024/11/8 13:07:12
浏览次数: 9

Mini-Circuits的EP2W+是一款MMIC 2路0”分路器/合路器，设计用于0.7至6.0 GHz的宽带操作，支持许多需要在宽频率范围内高性能的应用，包括通过WiMax和WiFi的所有LTE频段，以及仪器等。该型号在5x5mm QFN封装中提供了高达2.5W的出色功率转换（作为分路器），具有低插入损耗、良好隔离和低相位和幅度不平衡。EP2W+采用GaAs IPD技术制造，提供了高水平的ESD保护和出色的可重复性。

EP2W+功分器的规格参数、特性应用及尺寸图

规格参数

频率:3.35 GHz

带宽:5300 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:QFN-32

最小工作温度:- 40 C

最大工作温度:+ 85 C

介入损耗:1.8 dB

安装:SMD/SMT

单位重量:118.223 mg

点击购买：EP2W+

特性

•宽带，0.7至6.0 GHz

•出色的振幅不平衡，典型值为0.1 dB。至6 GHz

•相位不平衡良好，典型值为1至3度。

•尺寸小，5x5毫米

•高ESD水平*

•可水洗

•直流通电

应用

•WIMAX

•ISM

•仪器仪表

•雷达

•无线局域网

•卫星通信

•LTE

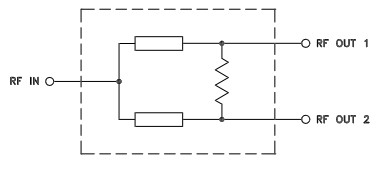

电气原理图

EP2W+功分器的规格参数、特性应用及尺寸图

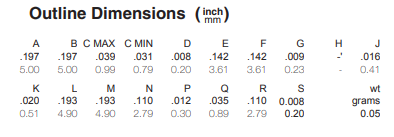

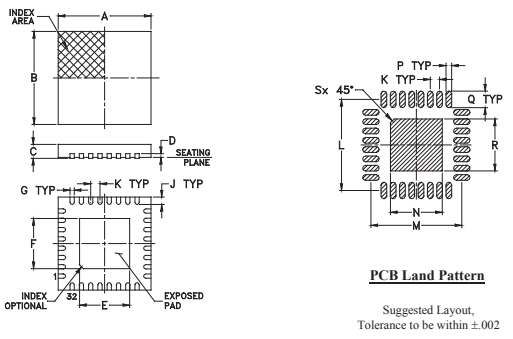

外观尺寸图

EP2W+功分器的规格参数、特性应用及尺寸图

EP2W+功分器的规格参数、特性应用及尺寸图
