AD5547CRUZ双通道数模转换器的规格参数、特性应用及功能框图

2024/11/8 13:27:33
浏览次数: 6

AD5547是亚德诺双通道、精密、16位、乘法、低功耗、电流输出、并行输入数模转换器，采用+5 V单电源供电，四象限输出的乘法基准电压为±10 V，输出带宽最高可达4 MHz。内置的四象限电阻有利于电阻匹配和温度跟踪，使多象限应用所需的元件数量最少。此外，反馈电阻(RFB)也可以简化通过外部缓冲实现电流-电压转换的操作。

AD5547CRUZ双通道数模转换器的规格参数、特性应用及功能框图

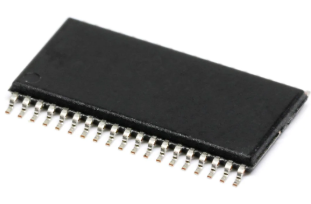

AD5547采用紧凑型TSSOP-38封装，工作温度范围为–40°C至+125°C扩展汽车应用级温度范围。

规格参数

分辨率:16 bit

采样比:2 MS/s

通道数量:2 Channel

稳定时间:500 ns

模拟电源电压:2.7 V to 5.5 V

数字电源电压:2.7 V to 5.5 V

最小工作温度:- 40 C

最大工作温度:+ 125 C

Pd-功率耗散:55 uW

电源电压-最大:5.5 V

电源电压-最小:2.7 V

单位重量:203.800 mg

特性

• 双通道

• 16位分辨率

• 2象限或4象限、4 MHz带宽乘法DAC

• ±1 LSB DNL

• ±1 LSB INL

• 工作电源电压：2.7 V至5.5 V

• 低噪声：12 nV/√Hz

• 低功耗：IDD = 10 µA （最大值）

• 建立时间：0.5 µs

应用

自动测试设备

仪器仪表

数字控制校准

数字波形生成

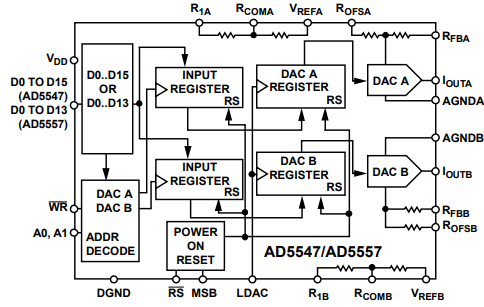

功能框图

AD5547CRUZ双通道数模转换器的规格参数、特性应用及功能框图

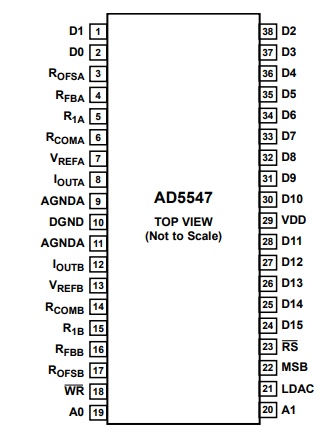

引脚图

AD5547CRUZ双通道数模转换器的规格参数、特性应用及功能框图
