AD5621属于亚德诺nanoDAC®系列，分别是单通道、12位、缓冲电压输出DAC，使用2.7 V至5.5 V单电源供电，5 V时典型功耗为75 μA，采用小型LFCSP和SC70封装。这些器件内置片内精密输出放大器，能够实现轨到轨输出摆幅。AD5621采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。基准电压从电源输入获得，因此具有最宽的动态输出范围。上述器件均内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。
此外还具有省电特性，在省电模式下，器件在3 V时的典型功耗降至0.2 μA，并且提供可由软件选择的输出负载。可通过串行接口进入关断模式。在正常工作模式下，这些器件具有低功耗特性，非常适合便携式电池供电设备。这些nanoDAC器件将小尺寸封装与低功耗特性相结合，特别适合用来满足电平设置要求，例如在空间受限、对功耗敏感的应用中产生偏置或控制电压。
规格参数
分辨率:12 bit
采样比:1.7 MS/s
通道数量:1 Channel
稳定时间:6 us
模拟电源电压:2.7 V to 5.5 V
数字电源电压:2.7 V to 5.5 V
最小工作温度:- 40 C
最大工作温度:+ 125 C
安装风格:SMD/SMT
特性
• 6引脚SC70和LFCSP封装
• 微功耗工作：5 V时最大电流100 μA
• 关断模式：0.2 μA（典型值，3 V）
• 电源电压：2.7 V至5.5 V
• 通过设计保证单调性
• 上电复位至0 V，具有掉电检测功能
• 3种关断功能
• 低功耗串行接口，采用施密特触发式输入
• 片内轨到轨输出缓冲放大器
应用
电压电平设置
便携式电池供电仪器
数字增益和偏移调整
可编程电压和电流源
可编程衰减器

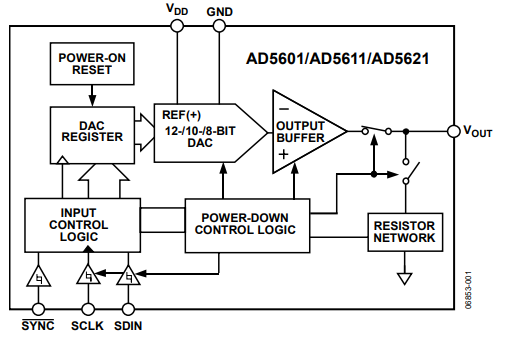

功能框图
