AD7710是一款适合低频测量应用的完整模拟前端，可直接接受来自应变计或传感器的低电平信号，并产生串行数字输出。它采用Σ-Δ转换技术，可实现最高24位无失码性能。输入信号加在一个以模拟调制器为基础的专有可编程增益前端。调制器输出由片内数字滤波器处理。此数字滤波器的第一个陷波可通过片内控制寄存器进行编程，以便对滤波器截止和建立时间进行调整。
该器件具有两个差分模拟输入和一个差分基准电压输入。一般而言，其中一个通道将用作主通道，而另一个通道将用作辅助输入，用来定期检测第二电压输入。如果模拟输入上的输入信号高于-30 mV，则该器件可采用单电源供电（将VSS引脚与AGND相连）。将VSS引脚接负电压时，该器件可转换低至-VREF的输入信号。因此，AD7710能处理单通道或双通道系统所有的信号调节和转换。
AD7710非常适合基于微控制器的智能系统应用。利用双向串行端口，可在软件中进行输入通道选择、增益设置和信号极性配置。AD7710含有自校准、系统校准和后台校准选项，同时允许用户读取和写入片内校准寄存器。

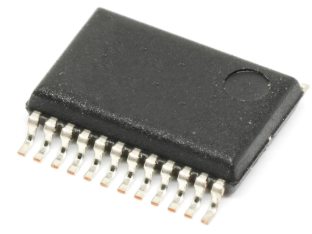

CMOS构造可确保低功耗，软件可编程省电模式则将待机功耗降至仅7 mW（典型值）。该器件提供两种封装：24引脚、0.3英寸宽、塑料密封双列直插式封装（DIP）和24引脚小形集成封装（SOIC）。
规格参数
模拟电源电压:5 V to 10 V
数字电源电压:5 V
SNR – 信噪比:131 dB
最小工作温度:- 55 C
最大工作温度:+ 125 C
增益误差:+/- 0.006 %FSR
高度:2.35 mm
INL - 积分非线性:+/- 0.003 % FSR
输入电压:5 V, +/- 5 V
长度:15.6 mm
工作电源电压:5 V
Pd-功率耗散:53 mW
功耗:30 mW
电源电压-最大:5 V
电源电压-最小:5 V
宽度:7.6 mm
单位重量:1.098 g
点击购买：AD7710ARZ
特性
• 电荷平衡ADC
- 24位无失码
- ±0.0015%非线性度
• 双通道可编程增益前端
- 增益范围：1至128
- 差分输入
• 内置可编程滤波截止的低通滤波器
• 读/写校准系数
应用
磅秤
热电偶式温度计
过程控制
智能变送器
色谱法
功能框图

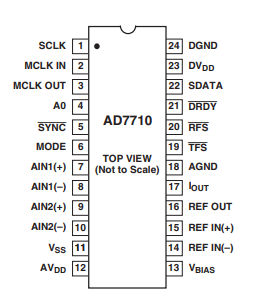

引脚图
