TT1-6-X65+射频变压器的规格参数、特性应用及外观尺寸图

2024/11/11 13:53:49

浏览次数: 48

TT1-6-X65+是Mini-Circuits的一款射频变压器，其工作频率最小0.004MHz，最大300MHz，符合ROHS标准。

规格参数

频率范围: 4 kHz to 300 MHz

初级线圈阻抗: 50 Ohms

次级线圈阻抗: 50 Ohms

最小工作温度: - 20 C

最大工作温度: + 85 C

最大直流电流: 30 mA

功率额定值: 250 mW

点击购买：TT1-6-X65+

特性

•宽带，0.004至300 MHz

•良好的回波损耗

•还可提供扁平封装（W38）和表面安装鸥翼（KK81）引线

应用

•HF/VHF

•阻抗匹配

•平衡天线

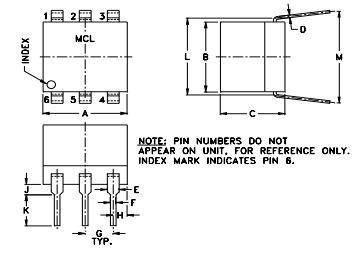

外观尺寸图
