SXHP-108+高通滤波器的规格参数、特性应用及外观尺寸图
2024/11/11 14:04:50
浏览次数:
45
SXHP-108+是一款采用SMT技术制造的50Ω高通滤波器。该高通滤波器覆盖108-1000MHz。该滤波器采用高Q电容器和绕线电感器构建，性能卓越。它在不同批次中具有可重复的性能，在不同温度下具有一致的性能。
规格参数
频率:1 GHz
频率范围:108 MHz to 1 GHz
阻抗:50 Ohms
端接类型:SMD/SMT
最小工作温度:- 40 C
最大工作温度:+ 85 C
介入损耗:1 dB
安装:SMD/SMT
点击购买：SXHP-108+
特性
•插入损耗低
•高拒绝率
•微型屏蔽封装
应用
•卫星通信
•宽带光纤网络
•有线电视
•无线电通信
•接收器/发射器

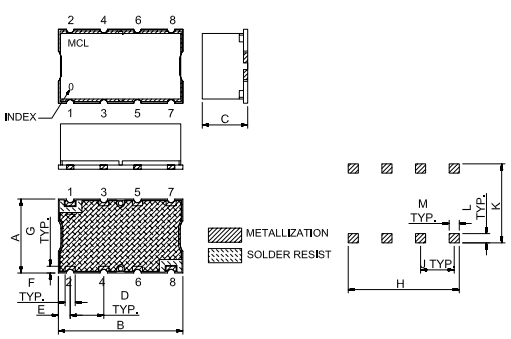

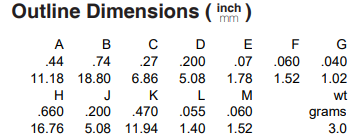

外观尺寸图
