GVA-63+宽带放大器的规格参数、特性应用及引脚配置

2024/11/12 11:43:35
浏览次数: 7

GVA-63+（符合RoHS标准）是一种使用InGap HBT技术制造的宽带放大器，在宽频范围内提供高增益和高IP3。此外，GVA-63+在较宽的频率范围内具有良好的输入和输出回波损耗，无需外部匹配组件，并且具有出色的可靠性。它具有可重复的性能，并且封装在SOT-89封装中，具有非常好的热性能。

GVA-63+宽带放大器的规格参数、特性应用及引脚配置

规格参数

工作频率:10 MHz to 6 GHz

工作电源电压:5 V

工作电源电流:69 mA

增益:15.9 dB

NF—噪声系数:4.6 dB

安装风格:SMD/SMT

P1dB - 压缩点:11.8 dBm

OIP3 - 三阶截点:25 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

输入返回损失:12 dB

隔离分贝:23.7 dB

单位重量:202.340 mg

点击购买：GVA-63+

特性

增益，典型值为21dB。0.8 GHz

平坦增益，±1.7，从50到4000 MHz

高磅，典型值P1dB+19.0 dBm。0.8 GHz

高IP3，典型值+35 dBm。频率为0.8 GHz

优异的ESD保护，HBM为1C级

宽带高动态范围，无需外部匹配组件

应用

基站基础设施

便携式无线

有线电视和DBS

MMDS和无线局域网

LTE

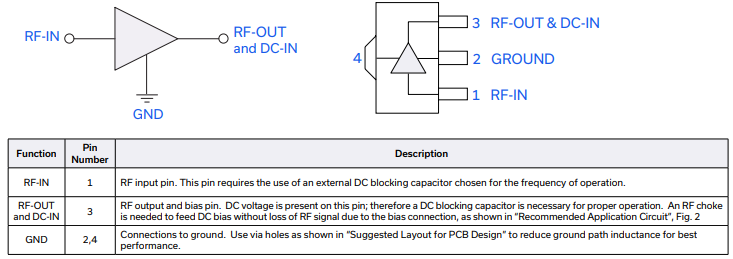

引脚配置

GVA-63+宽带放大器的规格参数、特性应用及引脚配置
